4 硬件调试
    在硬件调试方面，规划和设计好指纹锁的电路原理图，对电路图进行PCB制版，要做的准备工作比较多。首先需要对PCB的设计经验丰富，包括元件封装库的选择、尺寸大小的设计，线路的布线、高速信号线的隔离以及并行走线等，都要非常注意。
    例如：由于DSP的数据线是频率上百兆的信号，特别注意布线问题，否则将会影响工作的状态。系统第一次制版时，忽略了DSP数据线布局走线原则，在系统调试时，DSP全速运作，系统常出现“死机”现象。经校验发现：原理布局并没问题，问题集中在了走线规则上；第二制版改进了设计方案，根据高速数据线平行原则进行布线，最后整体硬件工作运行比较流畅。

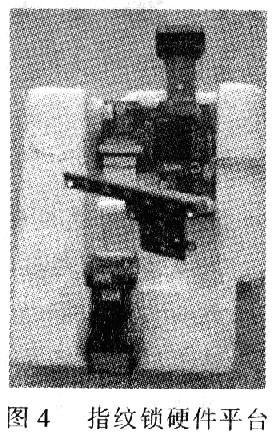

    另外，指纹识别脱机产品，一般要求体积尽量小，供电方便，这就对系统的硬件设计提出了几个要求：PCB板要尽量的小；定位孔设计合理方便安装；所选元件采用最小的封装；布线要细，但必须保证一定间距，不会产生互相干扰。经调试和多次测试，系统最后设计PCB电路板如图4所示。

5 结论
    系统采用基于DSP的嵌入式技术，CMOS光学指纹传感器作为采集仪，综合应用CPLD和单片机技术，设计一个完整的、独立运行的指纹锁系统。经过对元器件的比较选择，功耗、采集速度、运行速度、设计布局的综合考虑，设计指纹锁硬件平台，经过指纹算法的测试，系统能稳定可靠的工作。它具有体积小、功耗低、使用安装方便的特点，非常适合于现代家庭的防盗门锁安装，能满足普通用户的需求。
