2 0P7200在应答机自动测试系统中的应用
    空中交通管制机载应答机(简称应答机)是一种重要机载导航设备，它配合地面二次雷达工作，为空中交通管制系统提供应答机载机平台的各种信息，从而实现对飞机的管理和监督，维护空中交通秩序。针对某型应答机的测试要求，采用OP7200构建应答机自动测试系统。
2．1 OP7200接口应用
    OP7200作为应答机自动测试系统的控制和显示单元，负责整个系统测试任务的调度，数据处理、接口控制、结果显示等多种任务，其接口如图4所示。它完成的任务包括以下几种：1)界面显示，由LCD显示屏完成；2)界面切换、工作模式选择与控制、参数输入等，由触摸屏完成；3)测试界面的切换，由9个按键(其功能可被触摸屏代替)完成；4)继电器开关电路中的通道选择，由8路数字输出完成；5)测量检波器输出的电压，判断收发机是否工作，由1路A／D转换完成；6)收发机检测电路的通信和射频模块控制电路的通信，分别由2个3线RS232接口完成；7)控制盒模拟电路的通信，由RS485接口完成；8)信息交互由以太网接口完成。同时，0P7200采用27 V直流供电。

2．2 OP7200的软件设计

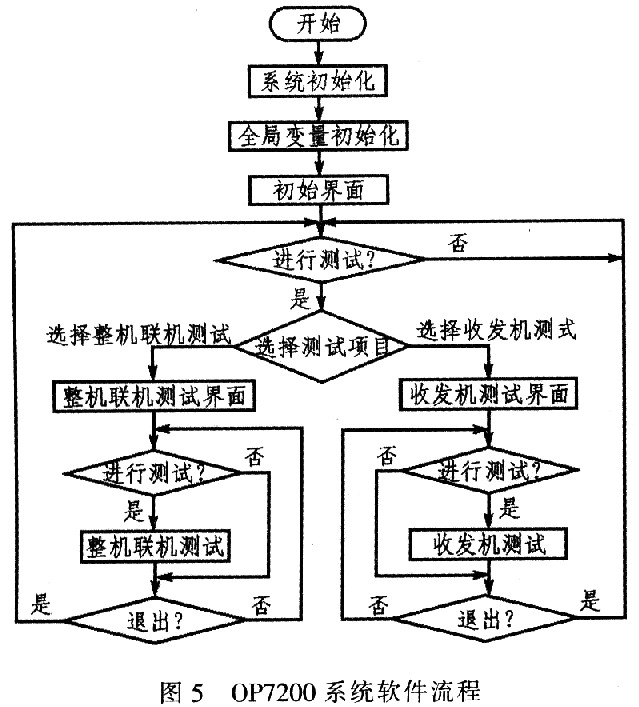

    当系统启动时，首先进行系统初始化操作；设置背光灯开，增加LCD显示屏亮度；进行LCD的对比度设置，使显示界面更为清晰；进行键盘初始化；进行字体大小初始化；创建触摸屏键盘；进行串口初始化，设置RS232和RS485的波特率、数据位、校验位、停止位等；进行输出口和以太网设置。然后对全局变量初始化，完成全局变量的定义；接着进入测试任务选择界面，判断是否进行测试，若选择整机联机测试或收发机测试，则都在测试任务完成后返回初始界面，否则一直在初始界面程序中循环。软件流程如图5所示。

    在程序设计时，采用了协作多任务处理的方式。当不需执行立即任务时，每一个单独任务都会自动遵守其运行时间，通过互联语句const和公有函数，各变量可以在无严密防范的情况下在不同的任务之间实现共享。以收发机测试程序为例，收发机界面显示、接收数据处理和触摸屏控制等操作需要实现，通过采用协作多任务处理，可以很好的完成测试任务。
2．3 使用时注意的问题
    使用OP7200时，应注意以下问题：数字输出端口有2种漏极输出和源极输出模式，应根据具体情况选择；模拟输入通道有单端输入和差分输入2种模式，并且各有多种输入范围，使用时应根据具体情况选择合适的输入范围；使用键盘或触摸屏调用数据输入函数时，键盘和触摸屏各有函数，此时不能同时使用键盘和触摸屏，应该根据设计要求，调用键盘函数或者触摸屏函数；软件设计尽量避免使用浮点运算，否则容易造成截断，影响数据精度。
2．4 效果分析
    OP7200体积小，重量轻，满足便携式测试系统的要求；接口丰富，不必像PCI04或工控机需要另外添购板卡和输入输出设备，节省开发时间，节约开发成本；Dynamic C软件开发平台是基于标准C语言的改进，与标准C语言的编程规则基本通用，并且提供了专门的库函数，例如触摸屏数字输入库函数，可以方便输入整数、小数等，不但使设计富于人性化，而且方便了编程，提高了软件开发效率。

3 结束语
    基于OP7200的应答机自动测试系统较好地完成了测试任务，性能可靠，通过触摸屏操作方便，有效地提高了应答机的维修保障能力。实践表明，OP7200是一款接口丰富，功能相对齐全的显示控制终端，在便携式测试系统设计时有较高的性价比，具有很好的应用前景。
