·具备外部UART接口，可用外部CPU或PC机方便地进行控制l

·提供频率设置UP/DOWN输入，方便独立使用l

该模块可应用于：

·Hi-Fi无线耳机l

·车载MP3音频转发器l

·无线话筒l

·会议广播系统l

·楼宇音乐播放l

·公园音乐播放l

·视听娱乐设备附件l

·校园广播电台l

VMR6512内部由一个CPU对整个模块进行控制。外部处理器可以通过UART串口与模块进行通信，对模块的频率、发射功率、接口模式等进行设置。此外，模块还提供了UP和DOWN两个引脚，以便在没有外部CPU或控制串口的情况下进行频率调整。模块默认上电发射频率是100.0MHz，UP或者DOWN引脚上每给一个低电平脉冲，则发射频率升高或者降低0.1MHz。如果在这两个引脚上连续保持低电平，则发射频率每0.3秒改变一次。

音频信号接口可以是普通的模拟音频输入，也可以是数字音频输入。模拟音频首先经过音频A/D转换器转换成数字信号再进入DSP进行处理。数字音频提供了常用的I2S，left-justified和DSP等三种接口模式，几乎能够与所有的codec或者DSP进行无缝连接。

音频信号数字化之后，DSP会对信号进行滤波、预加重、导频产生等一系列处理。由于是在数字域进行处理，因此具备了模拟电路无法企及的优势，为高音质提供了前提保障。

模块内还集成了自动增益控制（AGC）功能，当输入音频超过一定阈值，AGC会自动将音频信号进行衰减避免失真的出现。而当音频信号低于某一阈值，AGC电路又会将音频信号进行一定程度的放大，从而保证了接收端始终有合适的音量输出。

经过DSP处理之后的信号再经过D/A转换，送入高频调制器进行FM调制。高频信号通过频率合成的方式产生，频率可以以10KHz的步进进行调整，频率范围从88.0MHz-108MHz连续可调，若有特殊需要还可以扩展至76.0-108.0MHz。FM调制信号的频偏也可以进行精确调整，不过通常不建议用户自己进行设置。输出FM信号的功率最大为115dBuV，空旷地带传输距离可达五六十米。

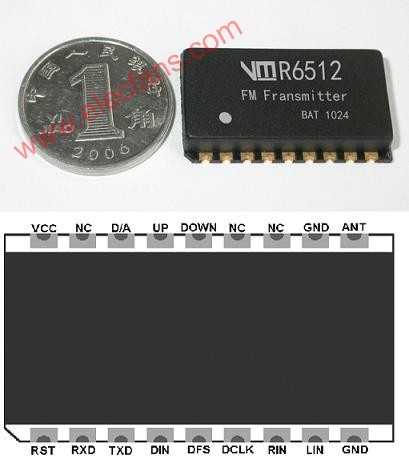

下图是VMR6512的外形及引脚：



图四  VMR6512模块外形及引脚说明

VMR6512模块的外形尺寸仅为25mmx15mmx3.8mm（长x宽x高），可以方便地嵌入无线耳机和车载MP3音频转发器等小型设备中。

下图是VMR6512的元件符号及引脚说明：
