无限音频转发系统介绍
这款实用无限音频转发器，与普通FM段的收音机配合，可组成一套无线耳机系统。考虑到现代家庭的音源比较多，如有电视机、CD机、卡带机、MP3等等，本系统设计了1路耳机、5路RCA端子共六路输入，并可自由切换；采用红外遥控；用FM无线立体声式传输信号，立体声音频发射，声音效果好，与本地调频电台为同一个等级：发射功率小，既能满足在一个套房客厅内的高保真音源传输。也不会对人体造成太大的辐射和对他人收音机造成干扰；FM发射频率可调。可以避开本地调频台的频率进行传输；红外遥控地址可调，以避免不同遥控器混用。
二、电路设计
本无线音频转发系统的遥控器部分采用PT2262-IR红外发射方案，无线音频转发器采用方案。
电路工作原理
该无线音频转发系统由红外遥控器和无线音频转发器两部分组成下面分别进行介绍。
（1）遥控器工作原理

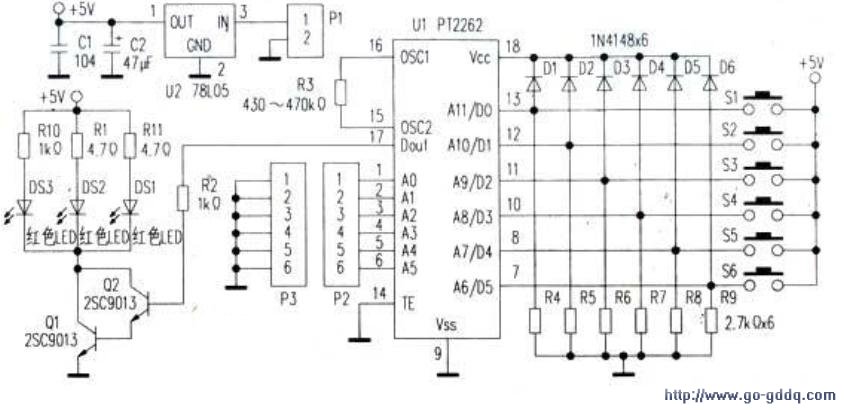

下图是红外遥控器由及其外围元件组成,PT2262-IR为配套红外发射芯片，它集载波振荡器、编码器和发射单元于一身，使发射电路变得非常简洁。
PT2262-IR的6个地址脚可分别设置为高电平、低电平和悬空。允许位地址脚分别悬空和接低电平。
为了减小遥控器体积，采用防盗报警器用的小体积12V电池。经降压后为遥控器主板供电。遥控器按键S1~S6分别对应D0~D5通道。当按动S1~S6中的任何一个键时，相应脚接高电位，同时VCC通过D1~D6为PT2262-IR供电，PT2262-IR得电工作。D1~D6起供电隔离作用。确保按某键后相应通道接高电平而不会引起其他通道误动作。如按下S1后，口接高电平，同时电源通过二极管向VOC端供电，得电工作，圈17脚串行输出带38kHz载波和地址编码的DO通道遥控脉冲信号串。通过R2限流，Q1、Q2缓冲，驱动红外发射二极管发射红外信号，同时红色指示灯亮。表示有红外信号输出。本电路在无键按下时。PT2262-IR不耗电。因而特别适用于电池供电的场合。
因PT2262-IR电源电压约为，R4～R9与芯片输入口的内阻及下拉电阻形成分压电路，降低输入芯片引脚的电压。防止D0~D5口的电压高出Voc0.7V而启动了泄放回路，造成芯片栓锁而损坏芯片；OSC1、外接振荡电阻R3，其取值决定向外输出编码脉冲的振荡频率，R一般为430k佟470k伲舜κ褂470k伲蝗14脚TE为发射使能端，低电平有效，当其为高电平时。所有发射信号均被挂起，本电路长接低电平，当按键有效时，PT2262~IR通过圈脚Dout不断地输出其串行编码串。对于每组编码都自动连发四次，编码器用不同的占空比及组合表示不同的状态。
