4 视频矩阵总体设计

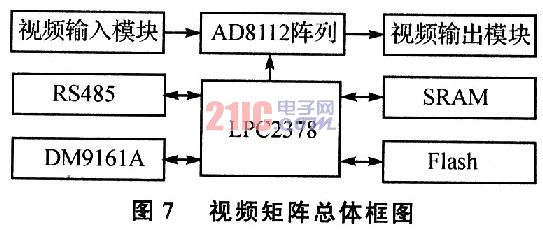

视频矩阵总体框图如图7所示。AD8112阵列由4块AD8112芯片构成，通过视频输入模块输入的64路信号经切换后，取8路信号经视频输出模块输出，从而实现64×8视频信息的切换。以太网接口模块DM9161A外围电路PHY芯片通过RMII接口与LPC2378进行连接，从而易于实现以太网通信功能。RS485通信模块以串口通信的方式对摄像机云台实施控制。
5 视频矩阵控制字发送软件设计
该视频矩阵控制字发送软件流程如图8所示。视频矩阵将通过以太网传输来的控制字存储在控制命令数据缓存区内，根据编程方式的要求，选择串行编程方式或并行编程方式发送。
结语
本文设计了一种基于LPC2378和AD8112的视频矩阵切换装置。该装置是一种基于嵌入式系统，具有网络接口的视频矩阵切换装置。通过μC／OS-II嵌入式操作系统，可以移植轻量级的TCP／IP协议栈，便于网络通信，以及系统的扩展和移植，较好地解决了视频矩阵的切换问题。
