AD8112的数字接口由以下引脚组成：DATA IN，DATAOUT，CLK，，D4～DO，A2～A0和。其中，DATA IN是串行数据输入端，DATA OUT是串行数据输出端，CLK是串行输入时钟，是数据锁存端，是片选端，是编程方式控制端，D4～DO和A2～A0是并行数据和地址装载端，是复位端。
    AD8112提供串行编程和并行编程2种编程方式，由引脚的高低电平进行选择。时，选择串行编程方式：DATA IN输入的数据在CLK的下降沿进行装载，在的下降沿锁存数据，对矩阵进行编程；DATA OUT经80位矩阵模式寄存器移位输出。时，选择并行编程方式：由D4～D0并行输入的数据和A2～A0并行输入的地址在CLK的下降沿进行装载；在的下降沿锁存数据，对矩阵进行编程。
AD8112串行编程方式控制时序图如图2所示。

    对于一个由N块AD8112组成的大型矩阵，这些芯片可以被一串N×80位的串行数据流编程。AD8112并行编程方式控制时序图如图4所示。

3 128×16视频矩阵的组成

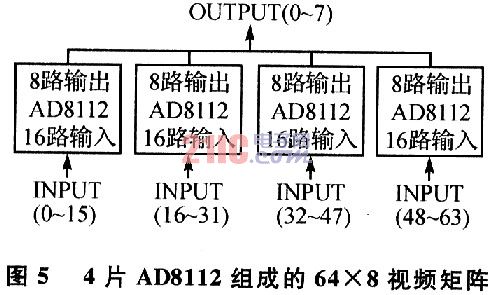

    本设计采用4片AD8112组成一个视频切换矩阵，实现了64路视频输入、8路视频输出的视频切换。将各AD8112输出的对应引脚并联连接，当其中一块AD8112某一编号的引脚被使能时，其他芯片的对应引脚将被设置为禁止状态，以确保视频切换时输出不发生冲突。刚上电时，所有的输出引脚都初始化成禁止状态，以防止发生输出冲突。其连接方式如图5所示。

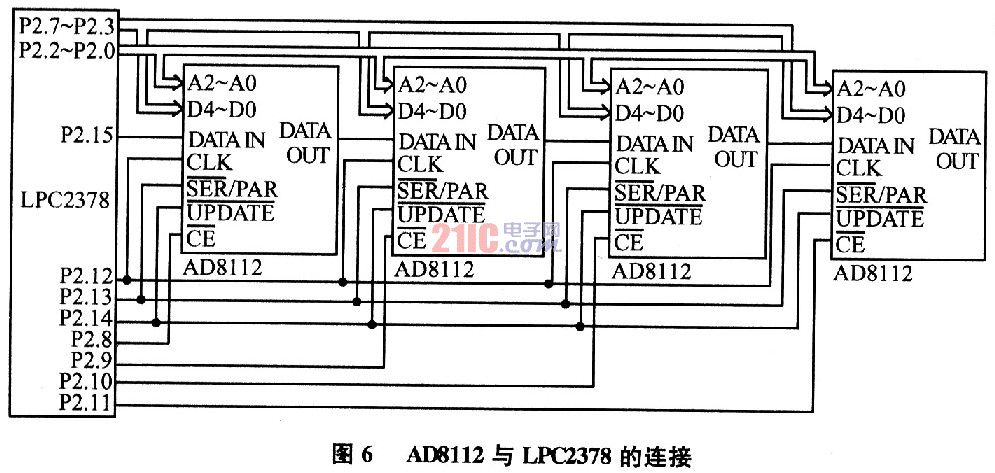

    本视频矩阵中AD112与LPC2378的连接如图6所示。第一块AD8112的DATA IN引脚连接LPC2378上的P2．15端口，获得控制命令，控制字通过串行移位的方式发送到4片AD8112。每块AD8112的DATA OUT与相邻芯片的DATA IN相连接。LPC2378的P2．12～P2．14引脚分别连接每块AD8112的CLK、，,为其提供控制时钟信号、串行并行编程方式选择信号、数据锁存信号。P2．2～P2．0和P2．7～P2．3引脚分别连接每块AD8ll2的A2～A0和D4～DO，为并行编程提供地址和数据信号。P2．8～P2．11引脚与4片AD8112的端相连，可根据需要同时片选4片进行串行方式编程，或片选任一片进行并行方式编程，从而实现对于视频矩阵切换阵列的控制。
