视频数据线具有高数据传输率，(其数据传输率高达480 Mbps，有的视频数据传输
率达到1G 以上)，因而要选择低电容LCTVS，通常是将一个低电容二极管与TVS 二极
管串联，以降低整个线路的电容(可低于3 pF)，从而达到高速率回路的要求。目前视频
常见的输出端口设计有D-SUB、DVI(28 线)、SCART(19 线)和D-TERMINAL(主要日系

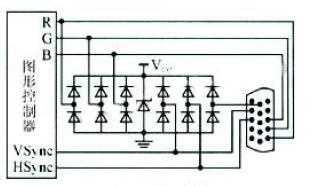

产品在用)。如图4 所示为D-SUB 端口视频线路的

通用串行总线(USB)技术是连接PC 到不同外部设备的新方法。可实现PC、服务器、笔记本和集线器等实现下游端口与外设端的上游端口的数据交换。现在的USB 技术有两种数据速率：低速(1．5Mb/s)和全速(12Mb/s)。12Mb/s 的USB 数据流比并行端口快10 倍，比标准串口快100 倍。频率的增加必须相应地有适应ESD 敏感度的器件，图6 所示是快速响应的TVS应用电路，能满足USB 线路终端的ESD保护，同时具有良好的低通滤波功能。

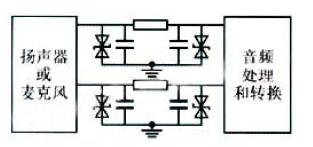

在音频数据线路保护方面，由于音频同路的信号速率比较低，且对电容器件的要求不太高(100 pF 左右都是可以接受的)。事实上，有的手机设计中将耳机和麦克风合在一起，有的则是分立线路。前一种情况可以选择单路TVS，而对于后一种情况，如果两个回路是邻近的，则可以选用多路TVS 阵列，这样，只用一个器件就能完成两个回路的保护图7 所示是一种音频/扬声器数据线路的保护电路。
