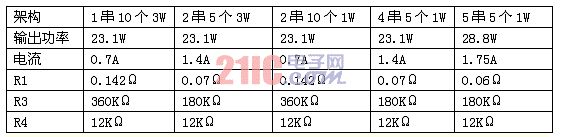

有的客户也想要采用1W的LED，因为这种LED比较成熟，散热也容易处理。同样可以利用PAM2842来驱动2串10个1W的LED，总输出功率约为23W。不过，对于1W的LED，它的驱动电流是350mA，所以两串并联后的总电流仍然是0.7A，和一串10个3W的LED情况一样，采样电阻仍然是0.142欧姆。当然，也可以连成4串，每串5个1W的LED，总数为20个，甚至是连成5串，每串5个1W的LED。以减少由于某一串中的LED开路而引起不亮的LED个数。这时采样电阻需根据电流值来调整。6串5个1W的LED架构不建议使用，因为其实际的输出电流过大，已经超过了芯片的允许值。各种不同架构时所相应的电流采样电阻和输出限压电阻阻值如表1所示。

图中元件的选择：
1. C1，C6：10uF/50V；
2. C2：1uF/50V；
3. C3，C4: 1uF/10V；
4. C5：10nF/50V；
5. R1：0.1V/ILED 2串1W LED 总电流约667mA, R1=0.15Ω，(0805, 1/10W)，可以用多个电阻并联来调整这个阻值到合适的电流；
6. R2：1KΩ；
7. R3，R4: 设定输出限制电压。Vout=1.2*(1+R3/R4)，取R3=12KΩ，R4=360KΩ，Vout=37.2V，要大于10个1W LED 串联的电压，但是要小于40V；
8. L1：33uH/3A；
9. D1：3A/40V；
10. 工作频率选择500KHz，要将Fsel接地。

演示板的印制板图如图8所示。


图8：PAM2842的演示板印制板图。

PAM2842不仅可用于太阳能路灯中，也可用于任何直流电源(12~24V)供电的LED照明系统，或是采用开关电源将交流变成直流输出的系统中。在很多应用中，出于安全的考虑，通常都是采用低压直流电源，例如水下照明或用户有可能接触到的地方。

一般的开关稳压电源，通常只能提供稳压输出而不能保证LED恒流。因此，当温度变化时，LED的电流就有可能变化。这都需要采用像PAM2842这样的专门针对LED驱动的恒流驱动芯片，才能保证LED灯具的性能。PAM2842是目前同类内置大功率MOSFET恒流驱动芯片中，输出功率最大的。
