目前，空间技术、计算机、通信、雷达及家电中的电源逐渐被开关电源所取代。现在一般应用的串联调整稳压电源是连续控制的线性稳压电源。这种传统的串联稳压器、调整管总是工作在放大区，流过的电流是连续的，这种稳压器的缺点是承受过载和短路的能力差，效率低，一般只有35％～60％。由于调整管要损耗较大的功率，所以需要采用大功率调整管，并装有体积很大的散热器。而开关电源的调整管工作在开关状态，功率损耗小，效率可达70％～95％，稳压器的体积小，重量轻，调整管的功率损耗较小，散热器也随之减小。此外，开关频率工作在几十kHz，可用数值较小的滤波电感、电容元件，故可以大大提高允许的环境温度。

    1 电路组成及工作原理

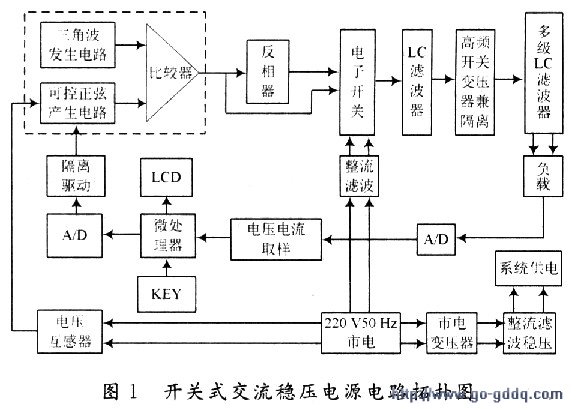

    开关式交流稳压电源电路框图如图1所示。工作原理描述：由三角波发生电路产生150 kHz的三角波，由低频正弦波产生电路产生50 Hz的正弦波。两个信号分别同时送到比较器的同相和反相输入端，在比较器的输出端将产生矩形波。该矩形波的频率与150 kHz的三角波相同，该矩形波的脉冲宽度受50 Hz正弦波实时幅度的调制后，随50 Hz正弦波实时幅度而变化，即已调制矩形波。将其送到高速电子开关中一个输入端，并经过一级反向器反向，送到高速电子开关的另外一个输入端。

    市电整流滤波获得的倍于输入交流电压(典型值约为311 V)的直流高电压送到高速电子开关的电源输入端。高速电子开关的两个输出端由两个反向的输入矩形波驱动，从约311 V直流电源取得能量后，分别经过一级短时间常数的LC滤波电路连接到高频开关变压器的初级。该LC滤波电路的作用是使进入高频开关变压器初级的矩形波脉冲拐角趋于圆滑，以降低其高频谐波。高频开关变压器的初、次级还起到对市电隔离的作用，高频开关变压器的次级获得交变、拐角圆滑的矩形波电压，经过多级长时间常数的LC滤波电路，将150 kHz高频信号滤除，还原出50 Hz正弦波的调制信号。送到负载用于对负载供电。

    电压和电流取样电路从负载上获取电压和电流信号，分别送两路A／D转换器转换，变成离散的数字信号。一方面用于通过微处理器处理后进行实时显示；另一方面用于通过微处理器处理后送D／A转换器变换为模拟量，经过光电隔离驱动电路来控制正弦波发生器的幅值，又经过比较器、反向器、高速电子开关、LC滤波、高频开关变压器、多级LC滤波等电路，用于控制负载上电压或电流的稳定。电压互感器的作用是从市电中获得低谐波失真的标准正弦波，经由正弦波产生电路控制其幅值；键盘用于输入准备向负载提供的电压或电流值。
