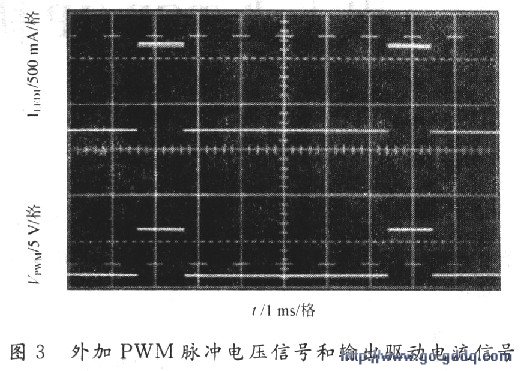

图3所示为在PWM调节方式下，外加PWM脉冲驱动信号和输出驱动电流的测量结果。从图3中可以清楚地观察到LED驱动电流是受外加PWM信号的控制。其中REF管脚的输出参考电压为1．25 V，如果将VADJ与REF管脚短接，则输出的额定LED驱动电流为最大输出电流(1 A)。对LED的额定驱动电流ILED的调节是通过改变VADJ管脚的电压而实现，可以通过将REF所输出的1．25 V参考电压分压而完成。输出LED的额定电流由下式得到：
而LED的平均电流则由下式得到：
式中：DDIM为外加PWM信号的占空比。
3 色温可调的白光驱动电路设计

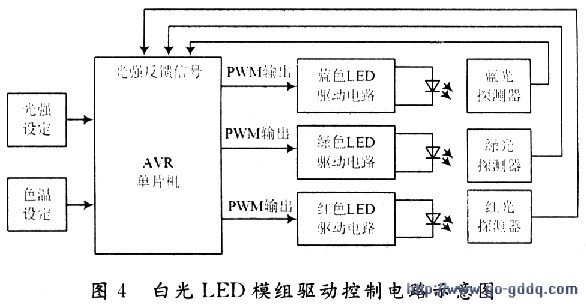

为了稳定LED输出光的光强、色温，并实现光强、色温的调节，设计了一种白光LED模组驱动电路，其框图如图4所示，其中使用了分别带有蓝、绿、红滤光片的光强探测器对构成白光LED模组的3种LED光强进行监控，并通过AVR单片机的控制，改变相应的PWM控制信号的占空比，稳定蓝、绿、红3个LED的光强，就稳定了白光LED模组的光强和色温，其中每路LED的驱动电路中都使用了LT3474作为驱动控制芯片。
对输出白光的调节，可以分为光强和色温调节。如果只是改变光强，则等比例地改变3个LED驱动电路中PWM信号的占空比；如果需要改变色温，则通过对蓝、绿、红LED使用不同占空比进行控制，从而实现白光中3种色彩成分比例的调节而调节色温。当然，也可以同时对输出光强和色温进行调节。通过该电路，就真正实现了对白光LED模组的光强和色温的实时控制，而且由于使用了光强探测器的反馈控制，克服由于LED老化而引起的光强、色温变化，并可以根据个人喜好调节LED灯具的光强和色温，达到了良好的照明效果。
4 结语
本文讨论了LED驱动的2种调节方式，介绍了PWM调节的电路，并提出了一种白光LED模组的驱动控制电路，通过利用三色光强探测器，实现了对光强和色温的实时调节控制。该电路可以克服由于LED老化而引起的光强、色温变化，并可以根据个人喜好调节LED灯具的光强和色温，达到了良好的照明效果。
