整个电源系统由主开关电源、副开关电源、二次回路电源和完善的保护功能电路四部分组成。电路结构复杂新颖、性能完善优良。
一、主开关电源工作原理

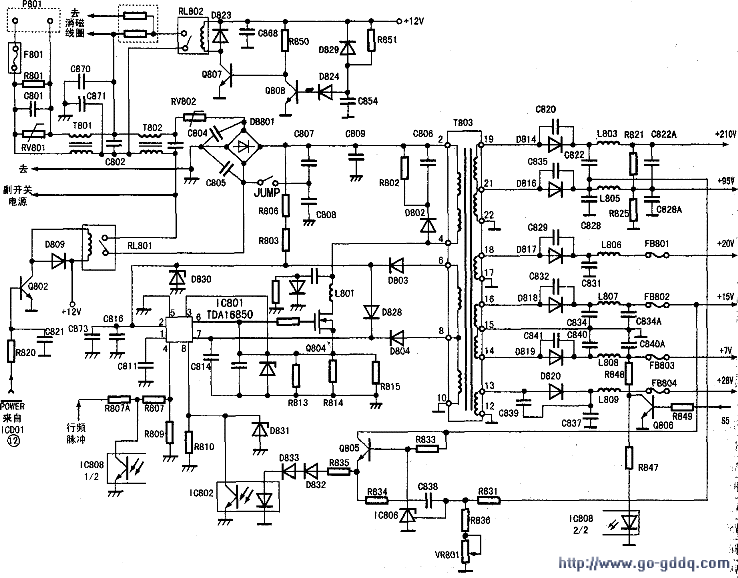

主开关电源原理电路如上图所示。它由电源控制器IC801、大功率MOSFET管Q804、开关变压器T803、三端精密电压源IC806、光电耦合器IC802、IC808和Q805、Q806等相关元器件组成。
1.电源控制器TDA16850简介
TDA16850是西门子公司TDA168XX系列开关电源控制器中较新的一种，它基本上保留了原TDA16846的功能，但其引脚数目却由原来的14只缩减至8只，因此外围电路更简洁、更可靠。

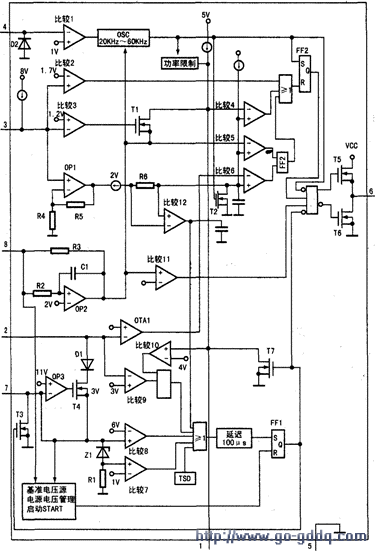

TDA16850内部方框电路如下图所示，内部功能包括：基准电压源、独立的OSC振荡器、OTA跨导放大器（电压控制电源放大器）、电压比较器、双稳态触发器FF、推挽式门控驱动器、电源电压管理电路、过流检测比较器、过热检测电路等。
TDAl6850控制器的主要特点有：
●启动电流为100μA、静态电流为5mA、最大工作电流为15mA，属于节能环保型开关电源控制器。
●开关电源的最大输出功能与工作频率无关，同步方式下的工作频率为30～100kHz，适用多频显示器和EDTV／HDTV彩电。
●在待机方式，内置振荡器频率为20kHz，电源电压降为设定值的1/5；关断方式下，电源消耗功率小于1W；在非同步工作方式，内置振荡器工作频率为60kHz。
●具有快速、慢速峰值电流限制，主电源降压保护，IC芯片过压与欠压保护，环路故障保护和过热保护等功能。
TDA16850采用DIP-8塑料封装，各引脚功能说明如下；①脚-SST：软启动控制端，外接延迟电容CSST。
②脚-REG：待机方式控制电路供电和电压反馈端。
⑨脚-CS：过电流检测输入端，内设过流比较器OP1和电压比较器2与电压比较器3，以执行快速短路与慢速电流限制。
④脚-SYNC：外同步脉冲输入，一般引入行频脉冲同步来抑制开关脉冲干扰；若无同步脉冲输入，则由内部锁定振荡器。
⑤脚-GND：控制电路公共接地端。
⑥脚-GATE：大电流门控推挽输出，可驱动MOSFET晶体管和双极性功率晶体管。
⑦脚-VCC：电源启动和正常工作方式电源供电端。内设有OP3、T4和D1组成的ON／OFF方式供电切换电路。在待机方式或⑦脚输入电压低于10V时，切换开关闭合，由②脚电压取代⑦脚VCC电压，②脚电压稳定在11.0V。
⑧脚-OPTD：光电耦合取样反馈输入。用于调整⑥脚输出GATE门控脉冲的占空比，维持电源直流输出稳定不变。
