TCL王牌HiD2990HA高清彩电电源原理分析
来源:本站整理  作者:佚名  2010-08-19 09:55:39



    整个电源系统由主开关电源、副开关电源、二次回路电源和完善的保护功能电路四部分组成。电路结构复杂新颖、性能完善优良。

  一、主开关电源工作原理

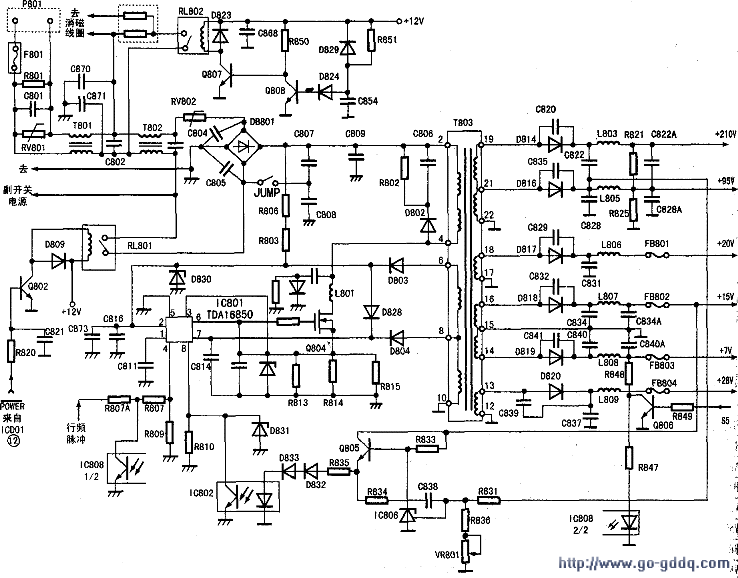

    主开关电源原理电路如上图所示。它由电源控制器IC801、大功率MOSFET管Q804、开关变压器T803、三端精密电压源IC806、光电耦合器IC802、IC808和Q805、Q806等相关元器件组成。

  1.电源控制器TDA16850简介
     TDA16850是西门子公司TDA168XX系列开关电源控制器中较新的一种,它基本上保留了原TDA16846的功能,但其引脚数目却由原来的14只缩减至8只,因此外围电路更简洁、更可靠。

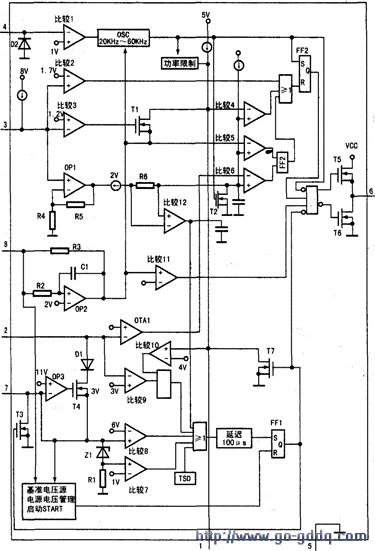

  TDA16850内部方框电路如下图所示,内部功能包括:基准电压源、独立的OSC振荡器、OTA跨导放大器(电压控制电源放大器)、电压比较器、双稳态触发器FF、推挽式门控驱动器、电源电压管理电路、过流检测比较器、过热检测电路等。

  TDAl6850控制器的主要特点有:

  ●启动电流为100μA、静态电流为5mA、最大工作电流为15mA,属于节能环保型开关电源控制器。

  ●开关电源的最大输出功能与工作频率无关,同步方式下的工作频率为30~100kHz,适用多频显示器和EDTV/HDTV彩电。

  ●在待机方式,内置振荡器频率为20kHz,电源电压降为设定值的1/5;关断方式下,电源消耗功率小于1W;在非同步工作方式,内置振荡器工作频率为60kHz。

  ●具有快速、慢速峰值电流限制,主电源降压保护,IC芯片过压与欠压保护,环路故障保护和过热保护等功能。

  TDA16850采用DIP-8塑料封装,各引脚功能说明如下;①脚-SST:软启动控制端,外接延迟电容CSST。

  ②脚-REG:待机方式控制电路供电和电压反馈端。

  ⑨脚-CS:过电流检测输入端,内设过流比较器OP1和电压比较器2与电压比较器3,以执行快速短路与慢速电流限制。

  ④脚-SYNC:外同步脉冲输入,一般引入行频脉冲同步来抑制开关脉冲干扰;若无同步脉冲输入,则由内部锁定振荡器。

  ⑤脚-GND:控制电路公共接地端。

  ⑥脚-GATE:大电流门控推挽输出,可驱动MOSFET晶体管和双极性功率晶体管。

  ⑦脚-VCC:电源启动和正常工作方式电源供电端。内设有OP3、T4和D1组成的ON/OFF方式供电切换电路。在待机方式或⑦脚输入电压低于10V时,切换开关闭合,由②脚电压取代⑦脚VCC电压,②脚电压稳定在11.0V。

  ⑧脚-OPTD:光电耦合取样反馈输入。用于调整⑥脚输出GATE门控脉冲的占空比,维持电源直流输出稳定不变。



[1] [2] [3]  下一页
