LTC1732
来源:本站整理  作者:佚名  2010-08-19 09:57:06



【用 途】     锂离子电池恒流/恒压线性充电控制器

【性能 参数】

     采用小型10脚msop封装形式;它具有电池插入检测和自动低压电池充电功能。

    主要特点如下:

    ●具有1%的预置充电电压精度,

    ●输人电压范围为4.5v一12v :

    ●充电电流可编程控制;

    ●具有c/10充电电流检测输出;

    ●可编程控制充电终端计时;

    ●带有低电压电池自动小电流充电模式;

    ●可编程控制恒定电流接通模式;

    ●具有电池插入检测和自动低压电池充电功能;

    ●带有输入电源(隔离适配器)检测输出;

    ●ltcl732—4.2型器件的再充电阈值电压为4.05v:

    ●ltcl732—4型器件的再充电阂值电压为3,8v。

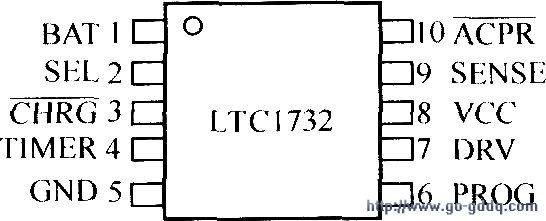

     其引脚排列如下图所示

LTC732的引脚排列图



【互换 兼容】


原厂(中文)资料 数据手册 脚功能参数 封装

[1] [2] [3]  下一页
