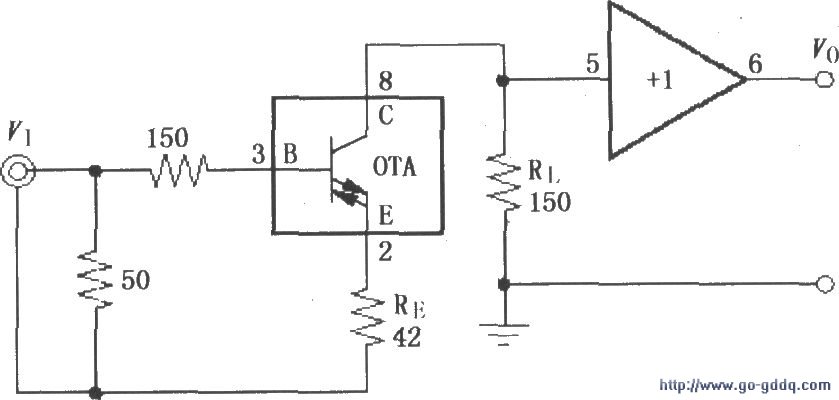

如图所示为由OPA660构成的电缆放大电路。电缆输入信号VI经过150Ω基极电阻和50Ω匹配电阻后加到OPA660的3脚,由内部OTA及 1放大器放大后从6脚输出(静态电流设置电阻RQ图中未画出)。电路增益G=RL/(RE rE)= 3。
如图所示为由OPA660构成的电缆放大电路。电缆输入信号VI经过150Ω基极电阻和50Ω匹配电阻后加到OPA660的3脚,由内部OTA及 1放大器放大后从6脚输出(静态电流设置电阻RQ图中未画出)。电路增益G=RL/(RE rE)= 3。
