系统使用MSP430F149集成的12位A／D转换器进行A／D转换。MSP430F149在1 MHz的时钟频率下运行时，芯片的电流在200～400μA左右；在等待方式下，耗电仅为O．7μA；在节电方式下，电流最低可达0．1 μA。集成的12位A／D转换器具有较高的转换速率，最高可达200 kbps，能够满足大多数数据采集应用，为系统的单片解决方案提供了极大的方便。
MSP430F149集成的A／D转换器可采用内部2．5 V参考电压或外部参考电压，但其内部参考电压准确性较差，在本系统中将MS3110的2．25 V参考电压输出作为A／D转换器的参考电压。低功耗单片机与集成A／D转换器的采用保证了系统拥有较低的功耗。
与上位机的通信接口采用MSP430F149集成的串行接口，通过MAX3232芯片转换为三线RS232接口与计算机串口直接相连。
3 系统软件设计
系统软件包括单片机软件与上位机软件两部分。
3．1 单片机软件设计

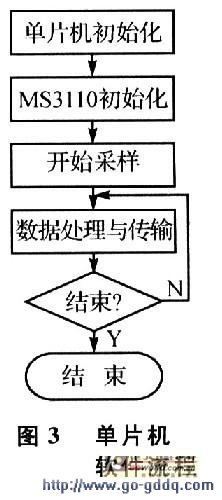

采用IAR Assembler for MSP430集成开发环境，使用C语言编写了单片机部分的程序，主要包括系统初始化、测量芯片寄存器初始化、测量与数据传输等。单片机软件流程如图3所示。
