用INA217构成的信号和电源的基本连接电路
来源:本站整理  作者:佚名  2010-08-28 09:39:24

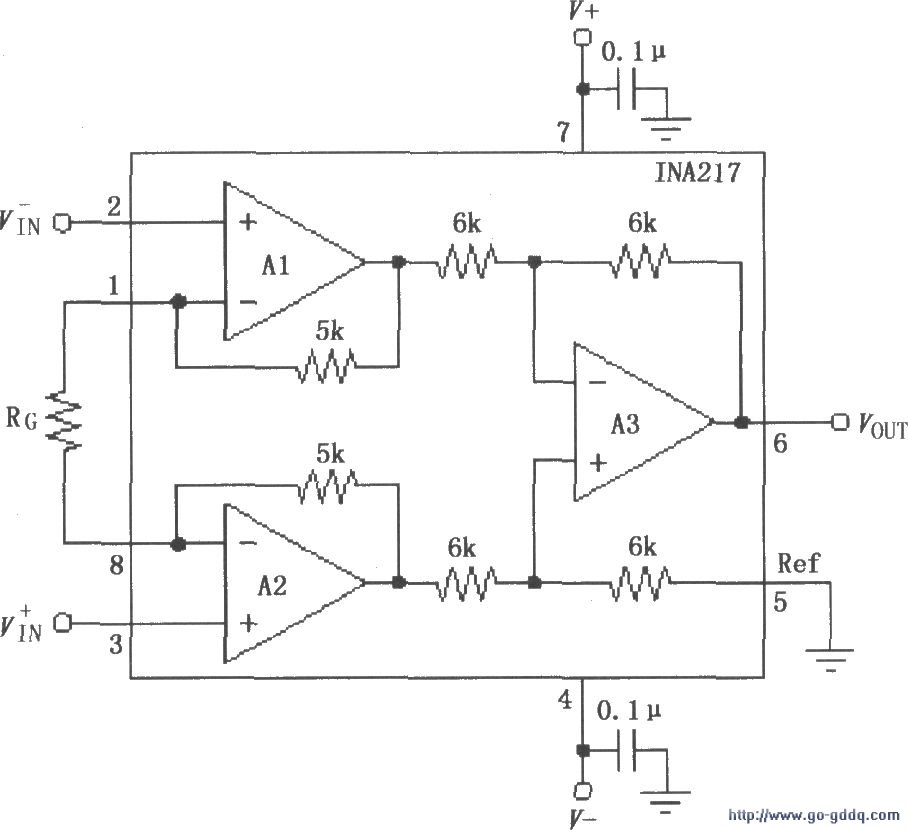

INA217信号和电源的基本连接电路

如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0.1/μF钽电容滤波,PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接,如有几Ω串联电阻都将造成共模抑制比下降。增益的设置见下表,增益G=1 10000/RG。PCB布线时应避免输出信号走线靠近敏感的输入端。

INA217信号和电源的基本连接电路
