不少图书馆、加油站等场所,安装了手机信号阻断器,其目的是为了防止打扰到别人、引起电子仪器工作失灵和产生火花引起油库爆炸。手机信号阻断器的原理是利用同频干扰,把基站和手机之间的信号隔离开来,使手机既不能打电话、也不能接电话。

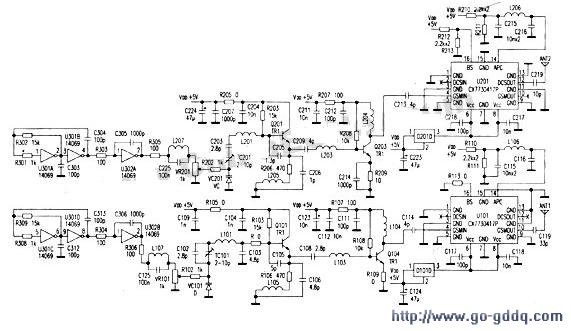

笔者有机会解剖了一台韩国产的手机信号阻断器,并按照实物绘制出了电路图(如附图示)。其基本工作原理是:由U301A、U301B、U302A、C304、R302、R301、C303、R303、C305组成低频脉冲振荡器及整形放大。其输出的脉冲经L207、C225、VR201、R202加至控振荡器,使压控振荡器的频率在1805MHz~1925MHz之间变化。压控振荡器由Q201、VC201、TC201、C203、L201、C205、L205、R206、C206组成。经C209、L203谐振电路,送到由Q203、R208、L204、R209、C214组成的缓冲放大器进一步放大,去推动由CX7730417P及外围期间组成的射频功率放大器。其放大的功率射频信号经C219耦合到天线辐射出去,切断范围在10m~40m。
另一路原理相同,只是频率范围在896MHz~960MHz之间。该手机信号阻断器有一单独电源板提供5V工作电压,并由JP401插座与电源板连接。
