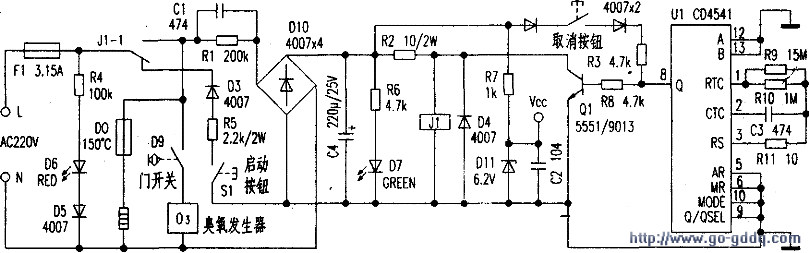

附图是根据实物绘出的电路图，上电后，220V电压L端经保险丝、R4、D5、D6点亮电源指示灯。

　　另一路经继电器触点J1-1的常闭端子，D3、R5和启动键S1构成启动回路。此时为待机状态。

　　按启动键后，电源经桥堆D10整流的电压加至继电器线圈J1，继电器瞬间吸合，电流通过继电器J1-1已闭合的常开端一路经R1、C1阻容电路降压，D10整流，C4滤波继续向继电器线圈供电，使电路形成自锁。另一路经温度保险D0、门开关D9向电热管和奥氧发生器供电，消毒柜进入高温和臭氧消毒状态。

　　图中CD4541是一块具有可编程定时振荡电路（20014年《电子报》对其有详细介绍，这里不赘述），电路的⑩脚为工作方式选择，此处电路工作在定时状态。

　　若设定的时间已到，IC的⑧脚输出高电平，Q1导通，短路了继电器的工作电压，其线圈失电触点断开，电路回到待机状态。

　　如果在消毒进行中，用户要停止加热，按下“取消按钮”向Q1的基极输入一个高电平，也可达到lC发出停机指令的同样效果。

　　电路中出现问题较多的元件是R5，由于启动按钮使用时间长后，若产生漏电甚至接点烧结短路，使R5长时间工作在大电流状态，造成发热烧坏。因此，在出现R5烧坏时要先查启动按键和相关的电路有无短路漏电情况，再换下该电阻。
