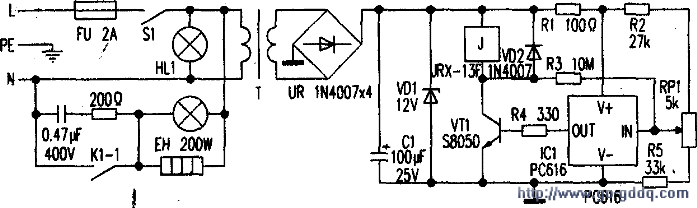

该型禽蛋孵化恒温箱采用温度传感器集成电路（PC616），温度调整范围在10～60℃，电路简单使用方便。现结合电路图（附后）简述其工作原理及

　　工作原理
　　
　　接通电源，闭合电源开关S1，变压器T次级输出约12V交流电，经整流桥UR整流、电容C1滤波、稳压二极管VD1稳压后为继电器供电。同时该直流电源经电阻R1限流后为温度控制电路供电。

　　电阻R2、电位器RP1，电阻R5组成分压电路将温度信号转换为电压信号。改变电位器RP1即可调节恒温箱设定温度。刚接通电源时，由于恒温箱内温度低于设定温度，温度传感器集成块IC1的OUT端输出高电平，三极管VT1导通。继电器J受电吸合，常开接点K1-1闭合，电加热管EH受电发热加温。随着恒温箱内的温度缓慢上升达到设定温度时，IC1的OUT端输出低电平，VT1截止。J失电释放，K1-1断开EH停止加热。恒温箱内温度下降，IC1 OUT端输出高电平，EH重新受电加热，箱内温度上升达到设定温度时，IC1OUT端输出低电平，如此循环，使恒温箱内的温度保持在设定的孵化恒温温度。
