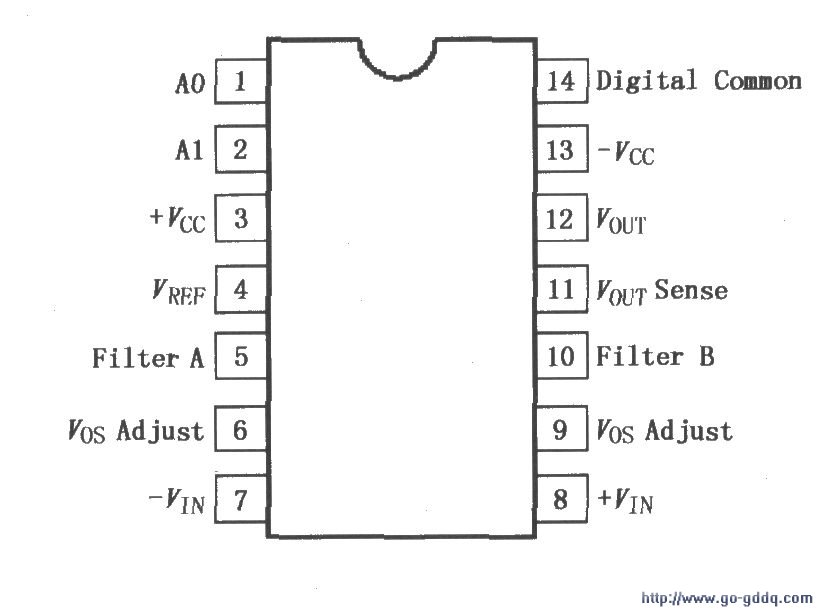

PGA202是数字控制可编程增益G=1、10、100、1000的单片仪表放大器,PGA203提供的增益G=1、2、4、8。两者均有与CMOS或TTL。兼容的输入,便于与微处理器接口。两者都有FET输入和一种新的跨导电路,使得在带宽内的增益几乎保持常数。增益和失调电压采用激光校正,使用时无需外部元件。PGA202/203采用陶瓷封装和塑料封装两种形式,陶瓷封装可在整个工业级温度范围内工作,塑料封装可在整个商业级温度范围内工作。其引脚排列如图所示。

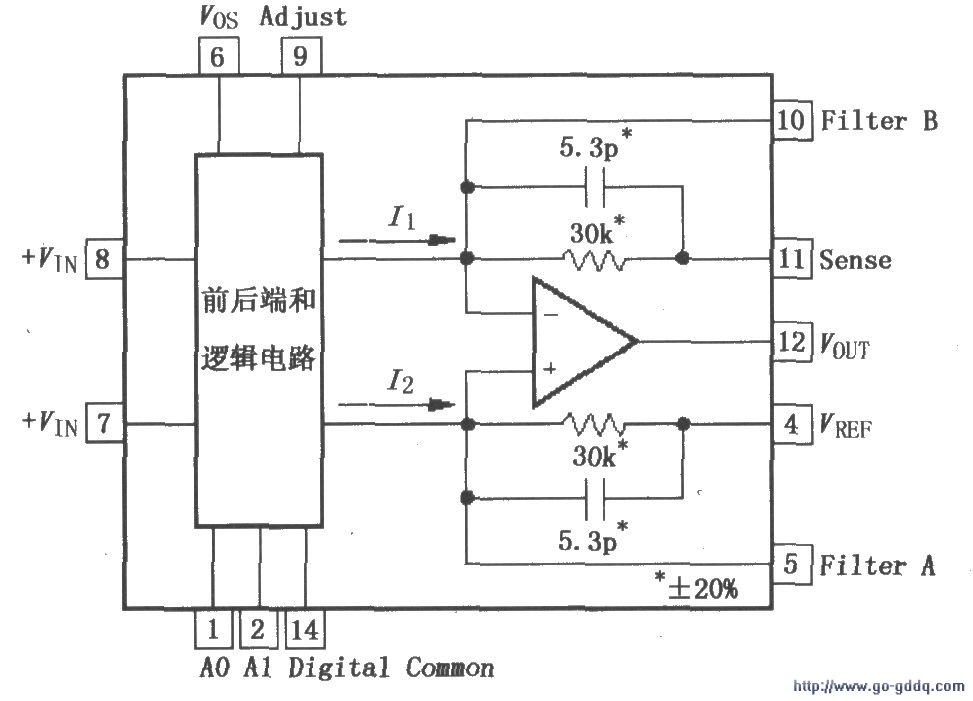

等效电路:
