由INA155/INA156构成的直接驱动电容性输入的高速A/D变换器
来源:本站整理  作者:佚名  2010-10-06 09:25:15



由INA155/156构成的直接驱动电容性输入的高速A/D变换器

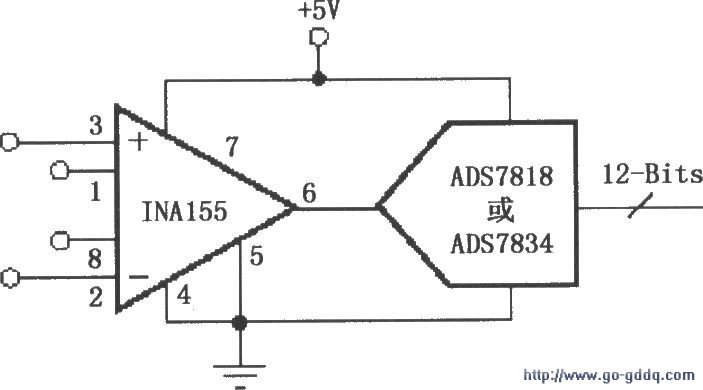

如图所示为由INA155/156构成的直接驱动电容性输入的高速A/D变换器,图中G=10。输入电压经过INA155放大后送到12位高速低功耗采样A/D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列(CDAC),即为电容性输入,A/D转换器将输入的模拟信号转换为12位的数字信号输出,fsample=500kHz。
