用HA1394构成的2×8W双声道0TL功率放大电路
来源:本站整理  作者:佚名  2010-10-06 09:30:08

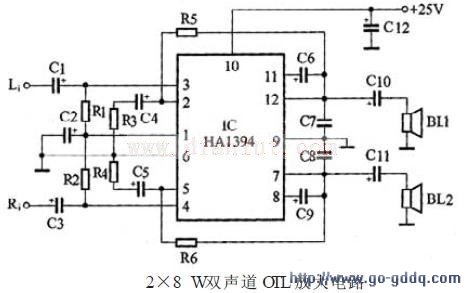

  采用双音频功放集成电路HA1394,③脚和④脚分别为左、右声道信号输入端,12脚和7脚分别为左、右声道功放输出端。

  C1、C3分别为左、右声道输入耦合电容,C10、Cll分别为左、右声道输出耦合电容。电路电压增益为40dB,采用+25V单电源供电。
