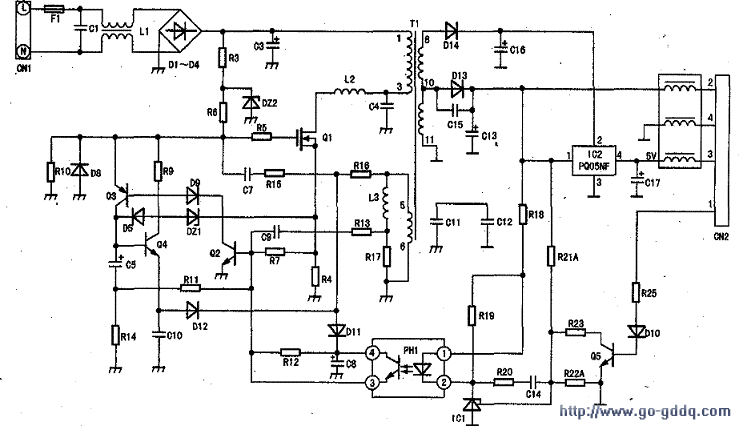

佳能BJC-1000SP型喷墨打印机的电源电路由市电输入变换、主电源、5V电源和待机控制等电路构成，如图所示。

　　1、市电输入变换电路

   该机输入的220V市电电压经保险管F1送到C1、L1组成的线路滤波器，滤除电网中的高频干扰后，经D1～D4桥式整流。C3滤波后。在C3两端产生300V左右直流电压。

　　2、主电源电路

    主电源采用由开关管Q1（K2666）、开关变压器T1为核心的并联型自激式开关电源。

　　（1）振荡及输出电路

     300V电压不仅经T1初级绕组（①-③绕组）加到Q1的D极，而且经R3限流，由DZ2稳压得到33V电压。该电压经K6和R10分压限流，再经R5加到Q1的G极，为Q1提供启动电流。T1的⑤-⑥绕组为正反馈绕组，与Q1构成开关振荡电路。为了防止Q1截止瞬间被过高的电压击穿，在T1的③脚对地接了尖峰脉冲吸收电容C4。

　　开关电源工作后，T1次级绕组输出不同幅度的脉冲电压。

　　这些脉冲电压经整流、滤波后为相应的负载供电。其中，⑤-⑥绕组产生的脉冲电压经R16限流、D11整流、C8滤波后，获得的电压为光电耦合器PH1（P721）内的光敏管供电。11-⑧绕组产生的脉冲电压经D14整流、C16滤波后的电压为受控稳压器IC2提供控制电压。11-⑩绕组产生的脉冲电压经D13整流、C13滤波后获得24V电压，该电压第一路为IC2供电：第二路加到PH1①脚，为它内部的发光管供电；第三路为R21A、R22A组成的误差取样电路提供取样电压。

　　（2）稳压控制电路

    该机的稳压控制由误差取样、放大电路和调频调宽电路共同完成。当市电电压升高或负载变轻，引起开关电源输出的电压升高时，C13两端升高的电压通过R21A、R22A、R23组成的误差取样电路取样后，产生的电压超过2.5V，再经三端误差放大器IC1（TL431）放大，使PH1内的发光管因导通电流增大而发光加强，PH1内的光敏管导通加强，由它③脚输出的电压升高使Q2导通加强，通过D9使Q3导通加强，致使Q1导通时间缩短，T1储能下降，输出电压下降到规定电压值，实现稳压控制。反之，稳压控制过程相反。

　　（3）保护电路

     该电源的保护电路由C5、R4、R7、Q2、Q4、DZ1、D5等元件构成。

　　当开关管Q1过流时，在取样电阻R4两端产生的压降升高，该电压一方面通过R7使Q2导通，通过D9使Q3导通，由它c极输出的电压通过C5、R14构成充电回路，在C5两端建立电压；另一方面使DZl击穿导通，通过D5、C5、R14构成充电回路，也对C5充电。当C5两端建立的电压达到一定值后。带阻三极管Q4（N4223）导通，从而使Q3进一步导通，于是Q3和Q4组成的模拟可控硅动作，Q1停止工作，避免了开关管过流带来的危害。

　　（4）电源控制电路

     电源控制电路由PH1、Q5、R23和受控稳压器IC2等组成。

　　当CN2①脚输入的电源控制信号为低电平时Q5截止，R23脱离电路，此时C13两端电压通过R21A、R22A取样得到的电压升高，经IC1、PH1、Q2控制后，使Q1导通时间缩短，开关电源输出的电压下降，当C13两端电压下降到24V，C16两端电压下降到6.8V左右时，IC2因控制端②脚输入的电压低而无5V电压输出，所以负载电路停止工作，该机进入待机状态。

　　当CN2①脚输入的控制信号为高电平时，通过R25和D15使Q5导通，R23与R22A并联接入电路，C13两端电压通过R21A、R22A／／R23取样得到的电压减小。为IC1提供的取样电压减小，经IC1、PH1、Q2控制后，使Q1导通时间延长，开关电源输出的电压升高到正常值，C13两端电压升高到27.5V。C14两端电压升高到7.85V，于是IC2开始输出5V电压，该电压经C17滤波后为负载供电，于是该机进入开机状态。

　　维修时，可用导线将C16正极与R25的上端短接来实现开机控制（注：使用此法前提是一定要断开CN2的负栽，否则可能引起负载电路元件损坏！应在确保稳压电路元件基本正常情况下，才可瞬时短接Q5的c-e极以模拟开机）。上述数据就是在此状态下测得的。
