佳能BJ-10e打印的文字有时清楚,有时模糊
来源:本站整理  作者:佚名  2016-01-18 09:03:05

    故障症状:佳能BJ-10e型喷墨打印机,打印的文字有时清晰,有时模糊,有时无字迹,打印头运动正常。
    故障原因:电压下降导致打印无字迹。
    分析检修:根据现象分析,问题可能出在打印机打印墨盒出墨控制电路等相关部位。其检修方法如下。
     步骤01  让打印机工作,用万用表测直流电源电压+5V、+ 14V、+ 14V及+22V,几分钟后,+ 22V电压逐渐下降到了+18V,打印也变得无字迹了。
    步骤02  为了验证是否因为电压下降导致打印无字迹,将+22V输出端用0~30V可调直流电源调节到+22V代替,再将打印机与主机相连,执行打印命令,打印文字清晰,每次开机均能正常工作。

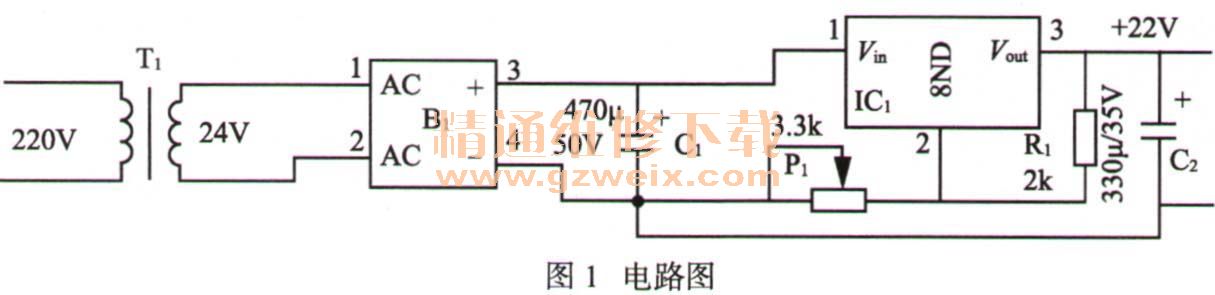

+22V电源的工作电流为50mA的脉动直流。在将+22V电压逐渐调低时,字迹也逐渐模糊,到+18V左右时,打印不出字迹。由于该机无图纸,电源为开关电源,其脉宽调制组件为贴片集成电路,只好自行设计一个能输出+22V、200mA的电源,电路如图1所示。

    该机用此电源代换后,开机测试,故障排除。
