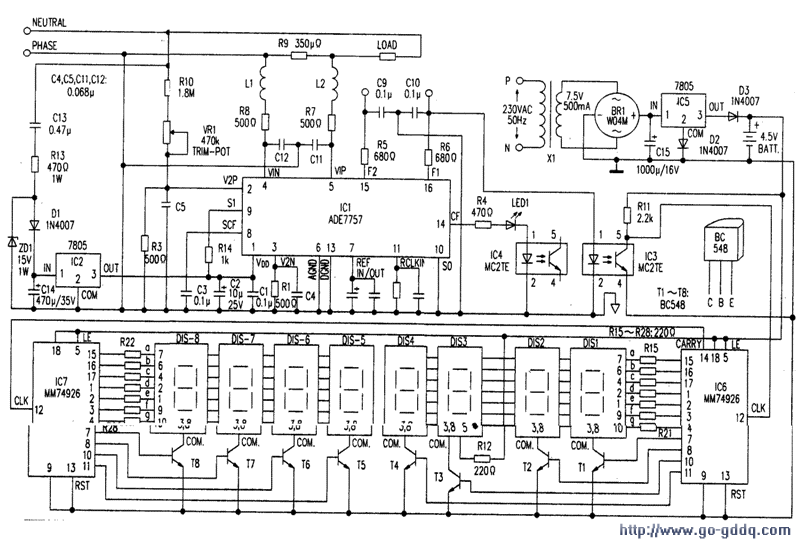

用ADE7757设计的电度表电路。如下图所示。由下图看出，ADE7757（ICl）是电度表电路的主要部分，该IClW与交流输入电压和分路电阻R9直接接口。ADE7757内部所使用的唯一模拟电路是信号数据A/D采集和电压参考电路，所有其他的信号处理主要是数字式的。这里ADE7757所需的工作电源，利用电容器C13、C14的分压网络，直接从交流电源获得。交流电压的大部分，由电容器C13（0.47μF／630V）切取。电阻R13（470Ω）／1W）是限流电阻。

　　电容器C14端的输出电压，被稳压管Dl限制在+15VDC，该电压接到集成稳压器7805（IC2）的输入端，其输出+5V（稳压）加到ICl的（1）脚VDD电源端，上述的工作状态是交流电流的相线（phascline）连接到ICl的AGND（6）脚）和AGND（（13）脚）。

　　因此稳压器IC2的公共端是在交流电压的相线上。

　　两只集成电路MM74926（IC6、IC7）级联工作，其输出加到8位共阴数码管LED的7段码（DIS-1～DIS-8）进行计数显示。

　　该显示部分的电路，需要（与交流隔离的）+5V电源供电，所以电路中采用了变压器XI降压、桥堆BRl整流、C15滤波、7805（IC5）稳压的+5V电源。供LED数码计数显示电路工作。此外，为了保证电源因故障停电而不使计数器电路复位。该电源中设置有4.5V可充电电池的后备电源。

　　二极管D3是防止停电时，电池对7805集成电路放电，7805的+5V输出，因有D3而引起的压降。

　　由7805公共端串联的D2作为补偿（有了D2、7805输出电压提高约0.6V）。

　　ICl的输出端F1，通过光耦合器IC3与8位脉动计数器MM74926互相耦合。

　　LEDI指示ICI的工作状态。

　　CMOSICMM749261为部有4位带NPN型三极管的锁存输出计数器，以驱动数码管7段显示。这种计数器并联有4个，以便驱动4位共阴数码管显示。

　　计数器按自带的时钟脉冲沿进行计数。

　　IC6驱动前级4位7段显示器（DIS1～DIS4），而IC7驱动余下的4位7段显示器（DIS5～DIS8）。IC6利用其进位输出级联到IC7的时钟输入端，晶体管T1～T8分别驱动LED显示器DISl～DISl3的各个位。

　　对电度表每个能量单位（kWh），F1的输出是100个脉冲，所以它的小数点显示是在DIS2和DIS3之间。而全部显不最大值为999999.99个能量单位（即常说走字），而起始值从000000.00开始。

　　电路和工作原理
　　
　　在ADE7757芯片内部对电流／电压传感器的输出，都采用模／数信号变换（AD-CS）进行处理。ADCS是16位的，采用∑δ（Sigma-delta）算法，其取样速率为450kHz。所述的取样方式，以便输入信号的带宽小于fs/2，fs代表取样频率。在信号的∑δ算法中，含有ADC（模拟/数字变换）和DAC（数字/模拟变换）的位（bit）信号。能形成高分辨率多位平均的数字位输出。

　　电度表的有功（实数）功率是从瞬时功率信号取出的。瞬时功率信号是由电流和电压信号直接相乘而得到的。为了从瞬时功率信号取出有功功率，利用了低通滤波器，在计算有功功率时，为了保证计算准确，对电压和电流，全部按正弦波方式进行处理，而所有的信号处理过程。又是在温度和时间极其稳定的条件下工作的。
