交换机是局域网中用来交换、传输数据信息的枢纽，其工作状态的好坏直接关联着局域网网络的数据传输稳定性。特别是作为整个局域网中心的核心交换机，一旦出现问题，则意味着整个网络瘫痪。因此，保障核心交换机的稳定运行是网络管理的一项重要工作。
    实践表明，核心交换机出现硬件故障的概率极少，但交换机在长时间工作过程中，很容易出现一些软件故障，如死机、缓存溢出、交换机端口“假死”等情况，解决这类问题的简单方法就是重启机器。所以重启交换机是网络管理员经常做的工作。而管理员的办公地点有时距离交换机很远，而且很多核心交换机没有开关，只能通过拔插电源的方法进行重启，这种方法对机器会造成不良影响。通过超级终端与交换机连接,用命令进行重启，也不太方便。
    虽然远程监控已很普遍，但远程监控基于网络和交换机端口，一旦网络堵塞或交换机死机就无法实现信息的监测和控制。而基于SNMP的嵌入式重启装置可以解决这一问题，它不需人工干预，便可在特殊情况下自动实现对交换机的重启工作。
1 设计思路
    所设计的嵌入式系统应具备：RJ-45口和RS-232接口，RJ-45口与交换机的一个Ethernet口相连，通过SNMP协议获取交换机管理对象库MIB信息[1]，检测交换机是否正常；RS-232接口与交换机的Console口相连，通过带外管理方式实现异常情况下对交换机重启功能。
2 硬件实现
    嵌入式装置的硬件结构框图如图1所示。

2.1微处理器选择
    传统的8位/16位微控制器由于速度慢、功耗大，并且实现网络协议困难，已越来越不能满足高速发展的网络管理需要，随着ARM(Advanced RISC Machine)RISC处理器的不断成熟和嵌入式Linux的不断完善,ARM+Linux嵌入式解决方案日益流行,因此，本系统微处理器选用ARM920T。ARM920T具有5级指令流水线,采用哈佛结构，具有16/32位RISC体系结构和ARM指令集，处理速度为1．1 MIPS/MHz,内置MMU、独立的16 KB数据Cache、16 KB指令Cache和高速AMBA(Advanced Microcon-troller Bus Architecture)总线接口等功能[2]。
2.2 网卡接口设计
    该系统需要连接交换机以太网端口，通过SNMP协议获取交换机管理对象库MIB信息。系统采用DAVICOM公司的DM9000AEP作为以太网MAC控制器与处理接口。该器件具有10 Mb/s和100 Mb/s的自适应物理层收发器，支持802．3x全双工控制流标准，具有4 KB的双字SRAM，可以减轻CPU的负担，因此使系统更稳定，处理和传输数据速度更快。RJ-45插座采用HanRun公司的内置网络变压器、状态显示灯和电阻网络的HR911105A，具有信号耦合、电气隔离、阻抗匹配、抑制干扰等优点。

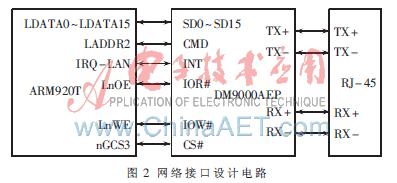

    ARM920T网络接口设计电路如图2所示。DM9000AEP芯片的SD0~SD15为16根数据线,与ARM920T数据线相连；命令选择引脚CMD为高电平，访问数据端口，CMD为低电平,访问地址端口；IOR#为读信号引脚，与ARM920T的读信号LnOE引脚相连；IOW#为写信号引脚，与ARM920T的写信号LnWE引脚相连；CS#为片选信号，与ARM920T的片选信号nGCS3引脚相连;INT为中断请求信号，高电平有效，与ARM920T的IRQ-LAN相连；发送端TX+、TX-和接收端RX+、RX-分别连接到HR911105A的发送端和接收端。

2.3 串口接口设计

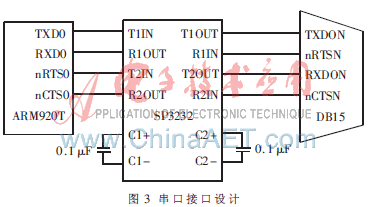

    该系统用带外管理方式对交换机实现重启操作，需要RS-232接口与交换机Console口相连。ARM920T本身就具有串行通信接口，只需将TTL电平转化为RS-232电平即可。Sipex公司的SP3232芯片可以实现这一功能,而且SP3232芯片所需的供电电压低，适合嵌入式系统应用，其外围电路连接简单，仅需几个0.1 μF的电容即可。串口接口设计如图3所示。图3中TXD表示接收数据，RXD表示发送数据，RTS表示请求发送，CTS表示清除发送。当RTS请求发送数据时，需经CTS信号检测，只有CTS信号允许才能发送数据。
