基于FPGA的空间存储器纠错系统的设计研究
来源:本站整理  作者:佚名  2011-01-19 08:40:27



 1、引言

  阿尔法磁谱仪(Alpha Magnetic Spectrometer,AMS)实验室是丁肇中博士领导的由美、俄、德、法、中等16个国家和地区共300多名科学家参加的大型国际合作项目。它是国际空间站上唯一大型物理实验,是人类第一次在太空中精密地测量高能量带电原子核粒子的实验。其目的是为寻找反物质所组成的宇宙和暗物质的来源以及测量宇宙线的来源。

  但是对于AMS实验的空间电子系统,同样会受到高能粒子的袭击,导致存储器的内容发生变化,改写半导体存储器件的逻辑状态,导致存储单元在逻辑‘0’与‘1’之间发生翻转,使存储的关键数据出错,控制程序跑飞等。这对于AMS实验系统来说,是一个不容忽视的问题。因此,我们采用二元BCH(31,16)码,能纠正三位随机错误,这种纠错码信息不需要储存,不需要反馈,实时性好。

  2、编译码原理

  对于空间电子系统可能出现的问题,我们进行检错与纠错,其基本思想是在信息码组中以一定规则加入不同方式的冗余码,以便在信息读出的时候依靠多余的监督码或校验码来发现或自动纠正错误。

  2.1 编码

  编码比较简单,二元BCH(31,16)是GF(25)域上的线性分组码,其中二进制最高位m=5,总信息长n=2m-1=31,校验位数k=15,可纠错位数t=3,生成多项式g(x)为:

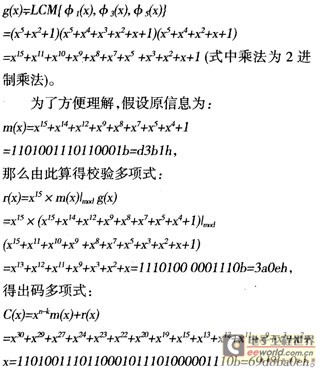

公式

  2.2 译码

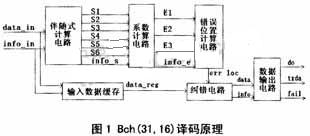

  译码过程比较复杂,包括1)求伴随多项式,2)系数计算电路,3)错误位置计算电路,其中最关键的是第三步,如图1。这里假设接收到的数据错了三位,第28、20、17位发生了0/1偏转,即

公式

译码原理
