新一代天线-双锥中波小天线
来源:本站整理  作者:佚名  2011-01-22 08:49:12



  双锥中波小天线开发思路

  从原理、增益、带宽、可靠性等几方面加以考虑。

  1.取消地网。发射天线取消地网是小型化目标之一。中波波长187—565m,其实不适用镜像原理,因为镜面物体远大于波长,中波天线离不开地网只是一种老的思维定势。接入地网的弊端:未构成镜像振子反而引入不稳定因素。

  2.减小尺寸。辐射器高度可减小到λ/20~λ/10的临界尺寸。

  3.边界条件最佳化。改良双锥减小界面参数突变。

  4.谐振工作“Q增益”。保证效率和稳定性,谐振是保证效率和稳定性两全其美之法。

  5.发射机到辐射器的匹配。

  6.辐射器到空间的匹配。

  中波小天线指标描述

  1.工作频率:531kHz~1602kHz

  2.输入功率:1kW~50kW

  3.特性阻抗:50Ω,75Ω

  4.载频驻波比:VSWR≤1.1

  5.传输带宽:△fo.5dB≥18kHz

  6.天线增益:(参考标准1dB)

  7.抗风强度:1型10级;2型12级以上:允许落地拉线可达17级。

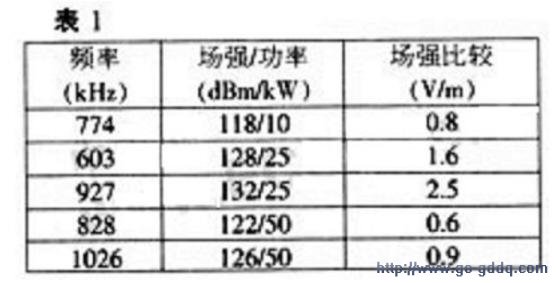

  双锥小天线是目前唯一经国家广电总局验收认可的中波小天线,在2004年DRM年会上,用两个数字广播系统,对中波小天线和铁塔天线进行对比实验(见附图及表1),法国THALES发射机配双锥小天线,美国HARRIS发射机配62m加顶拉线铁塔天线。数字广播对比试验结果表明,双锥小天线性能略优于相比较的铁塔天线。当远区场强相同,覆盖效果相同时,双锥天线比传统的铁塔一地网天线系统对附近区域的电磁污染降低一半。

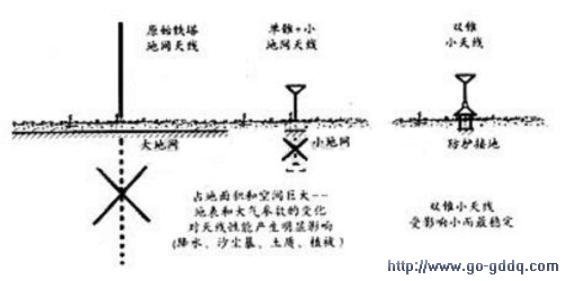

  2型双锥小天线与其他型天线的对比见表2。
