一锅多星收视又一法
来源:本站整理  作者:佚名  2011-01-22 08:50:19



  自从中星6B和鑫诺3号同时开播后,因舍不得原亚洲3S卫星的好节目,于是采用了一锅多星的方法收视。现有卫星频道是:中星6B、鑫诺3号、亚太5号Ku、亚太6号Ku等五颗卫星上的节目。所用器材是:河北石家庄出品的“翼通”1.5米整体天线两面、自制锅盖天线一面、双本振C波段高频头一个、单本振单输出C波段高频头单输出两个、11300Ku波段高频头两个。双本振C波段高频头用在中星6B卫星上,因此星节目频道比较多,且大多有两个极化。在收看垂直极化频道的节目时,应把本振频率修改为05750。在卫星接收机中有两个本振频率,把第二个本振频率用接收机中的“修改本振频率”功能修改(05750)。鑫诺3号卫星频道只有一个水平极化、利用一个坏了一边的高频头收视(如有的高频头按常规在9点方向的,把它移在6点方向,而有的高频头在6点方向的就把它移至9点方向)。然后用四个经过改造的有线电视四分支器。方法是把分支器盖掀开,把所有进出口接头用二极管连接,现在有高隔离卫星电视分支器卖,用F头连接好所有高频头。再在分支器的出口端连接好22kHz开关或四切一切换器到接收机。

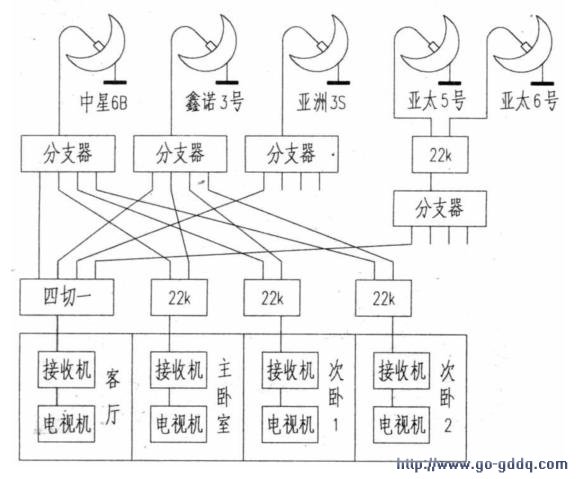

  客厅用的是一个四切一切换器加一个22kHz开关收视五颗卫星频道节目,其他各卧室只收看中星6B和鑫诺3号两颗卫星节目,故只设置了22kHz开关。因有线电视信号只直接插在75Ω接口上,而卫星信号大部分使用视、音频端口输入,同时,电视机应切换到AV状态。具体做法如图所示。
