电路原理：
　　

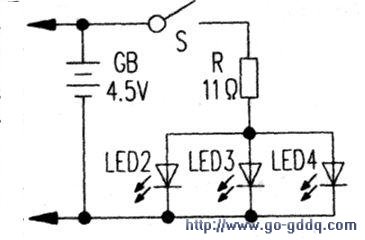

　　该型为具有抛物反射杯三灯LED可充手电筒，电路采用直接搭焊无电路板，装焊质量较羞。测绘电路见图所示。GB也是一种4.5V400mAh蓄电池，但无型号且密封性不够好。其充电电路与图l相同，只是Cl的容量为O.47μF，不到前者的一半，所以充电时间需要20小时。充满电后接通S，LED2～LED4同时亮。

　　故障检修：先是只有二只LED能发光照明，勉强用了一段时间后，就相继都不发光了。

　　拆开检查其中两只LED正反向电阻均已无穷大（损坏），另一只一端脱焊但未坏。分析由于3只LED共用一。

　　只限流电阻，当其中一。只脱焊后，另两只LED的电流大增，久后相继损坏。更换二只LED后，电阻改用三只33.3n分别限流，使LED2～LED4两端电压，即使在充满电后都不致超过3.6V即可。
