电路原理
　　

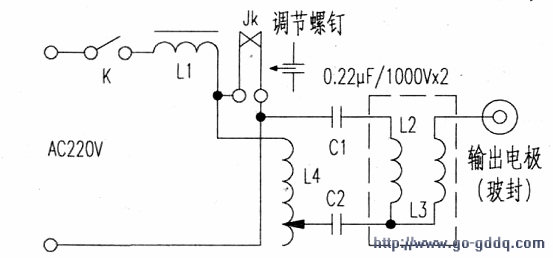

　　该机电路如附图所示，由火花产生器（L1、JK）、谐振电路（C1、C2、L2、L4）、互感器（L2、L3）和输出电极等四部分电路组成。

　　电源开关K接通后，火花器电磁线圈L1的铁芯产生磁性，在将常闭触点JK吸断的同时也切断了L1本身电源，之后JK在弹片弹力作用下又重新闭合，使L1又得电，电路不断地重复上述过程。

　　当JK断开时，L1产生的自感电动势和电源电压串联叠加后，对谐振电容C1（0.22μF/1000V）、C2（0.22μF/1000V）充电；当JK闭合时，C1、C2通过其间隙放电，电路周而复始地激发谐振电路起振。

　　由于互感器初级线圈L2和次级线圈L3的匝数比较大（L2:L3=1:110），在L3上便获得20kV的高频电压输出（由装于手柄内的导线引出）。

　　输出电极（输出电极玻璃管内充有稀薄的离子化的氢气或空气）插入手柄前端的插口上，由输出电极玻璃管内的离子化气体、玻璃管壁、玻璃管壁外空气和患者的皮肤组成一个等效电容（其中玻璃管内的气体和患者的皮肤相当于等效电容的两个电极，玻璃管壁和管壁外空气相当于等效电容的电介质），等效电容在高频电压的作下被击穿，使空气电离而产生火花放电，对患者皮肤形成一种电刺激，达到治疗的目的。
