UC384 x系列电流控制型脉宽调制芯片
    UC384 x系列是指UC3842、UC3843、UC3844、UC3845等型开关电源脉宽调制驱动电路。该系列芯片主要由基准电压发生器、Vcc欠压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成，属于电流控制型脉宽调制电路。
    UC3842-UC3845各芯片引脚功能相同，内部电路也无多大差异，但⑦脚的启动电压不尽相同，UC3842和·UC3844的启动电压为＋16V； UC3843和UC3845的启动电压为＋8.5V。若用UC3842代换UC3843时，应将启动电压提高，使之不低于＋16V，否则UC3842不工作。
    另外，UC3844、UC3845⑥脚输出的驱动脉冲与占空比可在50%～70％内调节，而UC3842、UC3843⑥脚输出的驱动脉冲占空比可调范围较窄。因此，若用UC3843代换UC3845，就可能出现输出电压略低的现象。
    在盛泰STA200TV型电源板中，UC3843作为副开关电源的控制芯片，如图1所示。由D6整流、C49滤波后产生的300V的直流电压，一路经开关变压器T1的①-②绕组加到场效应开关管Q9的漏极（D）；另一路经R80A、R80B、R80C、R80D对C8充电，当C8两端电压达到8.5V时，UC3843⑦脚内的基准电压发生器产生5V基准电压，从⑧脚输出，经R89、C42形成回路，对C42充电，当C42两端电压达到一定值时，C42就通过UC3843④脚内部电路放电，从而在④脚上产生锯齿波电压，送到内部的振荡器中，经过调控处理后，从⑥脚输出脉宽可控的矩形脉冲，使Q9工作在开关状态。Q9工作后，在T1的④-③绕组上感应的脉冲电压经R15限流，D4、C8整流滤波后，产生约＋12V左右的直流电压，送往⑦脚，为UC3843供电。

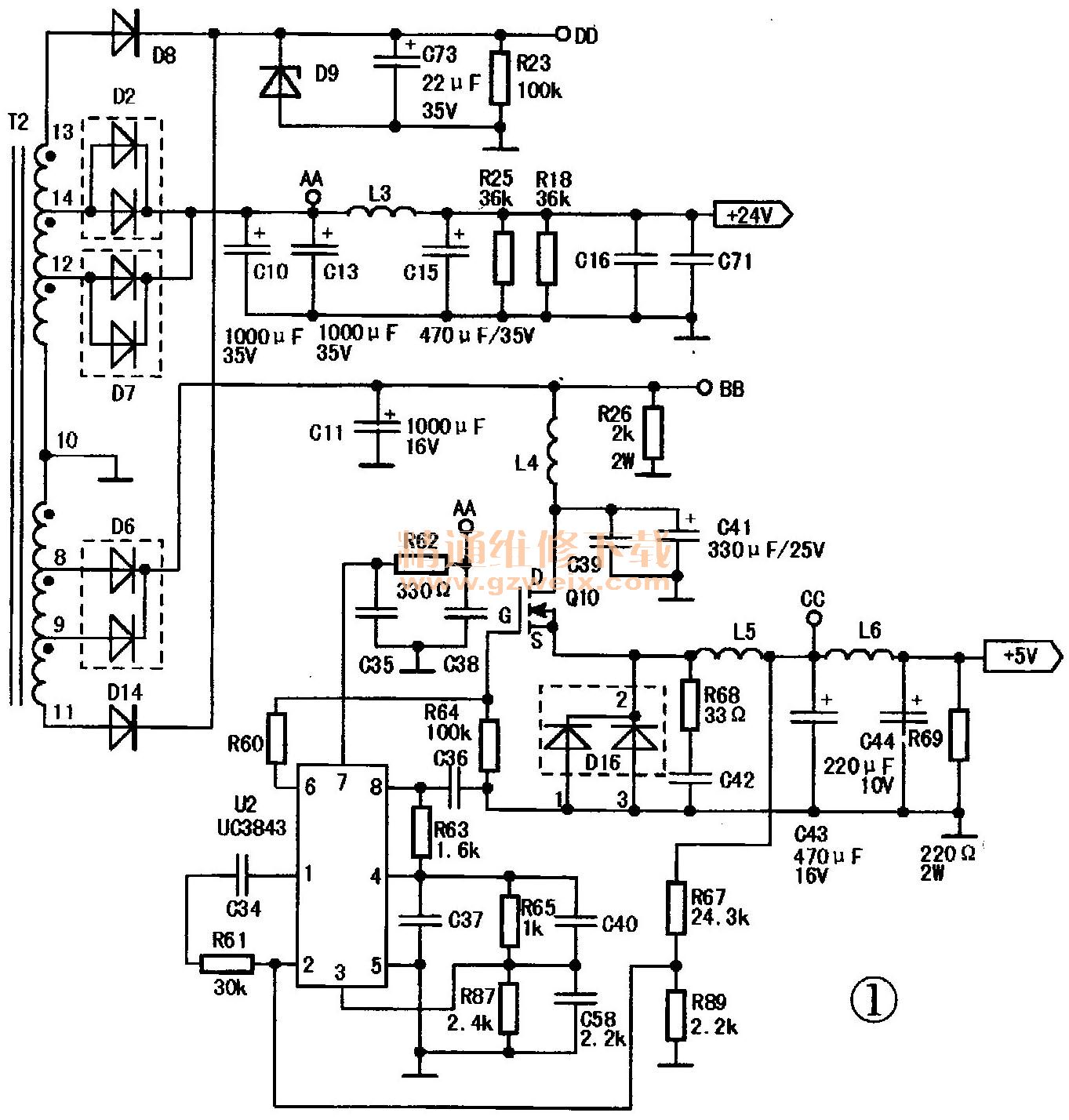

    在长虹FSP205-3E01/4E01型电源中，UC3843作为次级＋12V电压降成＋5V电压的控制芯片，如图2所示。当主开关电源输出＋12V及＋24V电压后，＋12V电压一路通过L4加到开关管Q10的D极，＋24V电压一路经R62降压后加到UC3843 （U2）⑦脚，对U2供电，U2⑧脚内部的稳压电路输出＋5V电压，U2内部电路开始振荡，从⑥脚输出开关脉冲。当Q10导通时，电感L5储能；当Q10截止时，电感通过负载及二极管D16放电。调节Q10的导通时间，即改变L5的储能多少，从而调节输出电压。R67、R89为＋5V的取样电阻，其取样电压加到U2的②脚，与IC内部的误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度，达到稳压的目的。


    UC3843在盛泰STA200TV型电源板中，UC3845B在长虹FSP179 -4F01、FSP241 -4F01、FSP160-3PI00等型电源板中的实测数据见表1。


     UC3854N（UC1854/2854/3854）功率因数校正控制电路
     UC1854、UC2854、UC3854及UC3854N均为功率因数校正控制电路，广泛用于家用电器及工业电器中。这些IC内部电路基本相同，集成有功率MOSFET管驱动器、7.5V参考电压源、负荷预测、低电源检测、过流比较等电路，采用平均电流模式控制来完成功率因数校正，具有高稳定性和低失真等优点。该类IC采用DIL-16或SOIC-16封装形式，其引脚功能见表2。

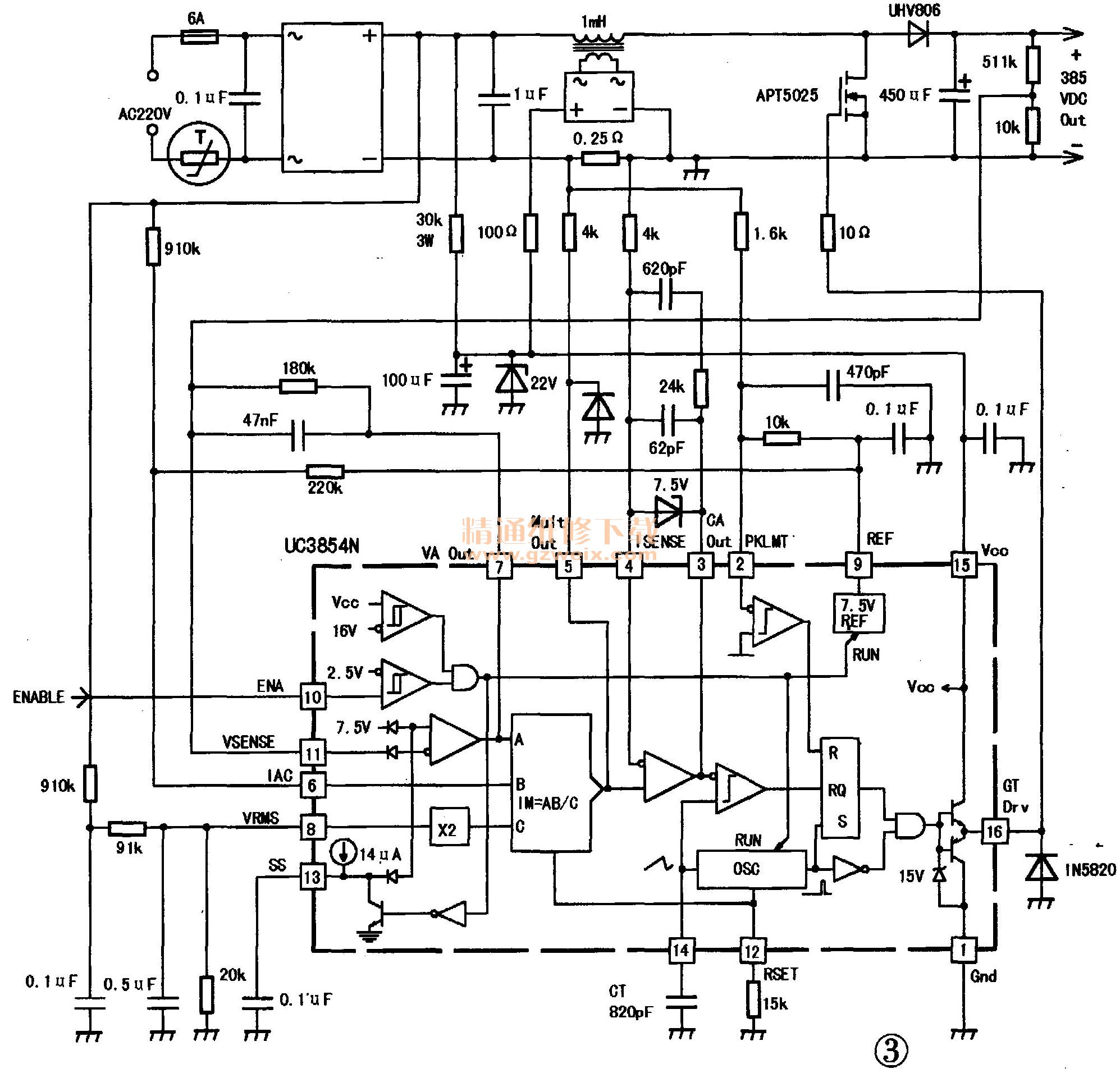

    UC3854N是一种新的高功率因数校正控制芯片，是UC3854的改进型，多用于液晶彩电、等离子彩电等电器中。用UC3854N控制AC   -DC  BoostPWM变换器，可使功率因数接近于1，且限制输入电流的THD（总谐波失真）小于3%、其典型应用电路如图3所示。

    TL1451双脉冲宽度调制控制电路
    TL1451是PWM电源控制芯片，由基准电源、振荡器、误差放大器、定时锁存器、欠压保护电路和PWM比较器等部分组成。IC工作电压为3.6V～35V，内部参考电压为2.5V，设有短路保护、欠压保护、死区过压保护。

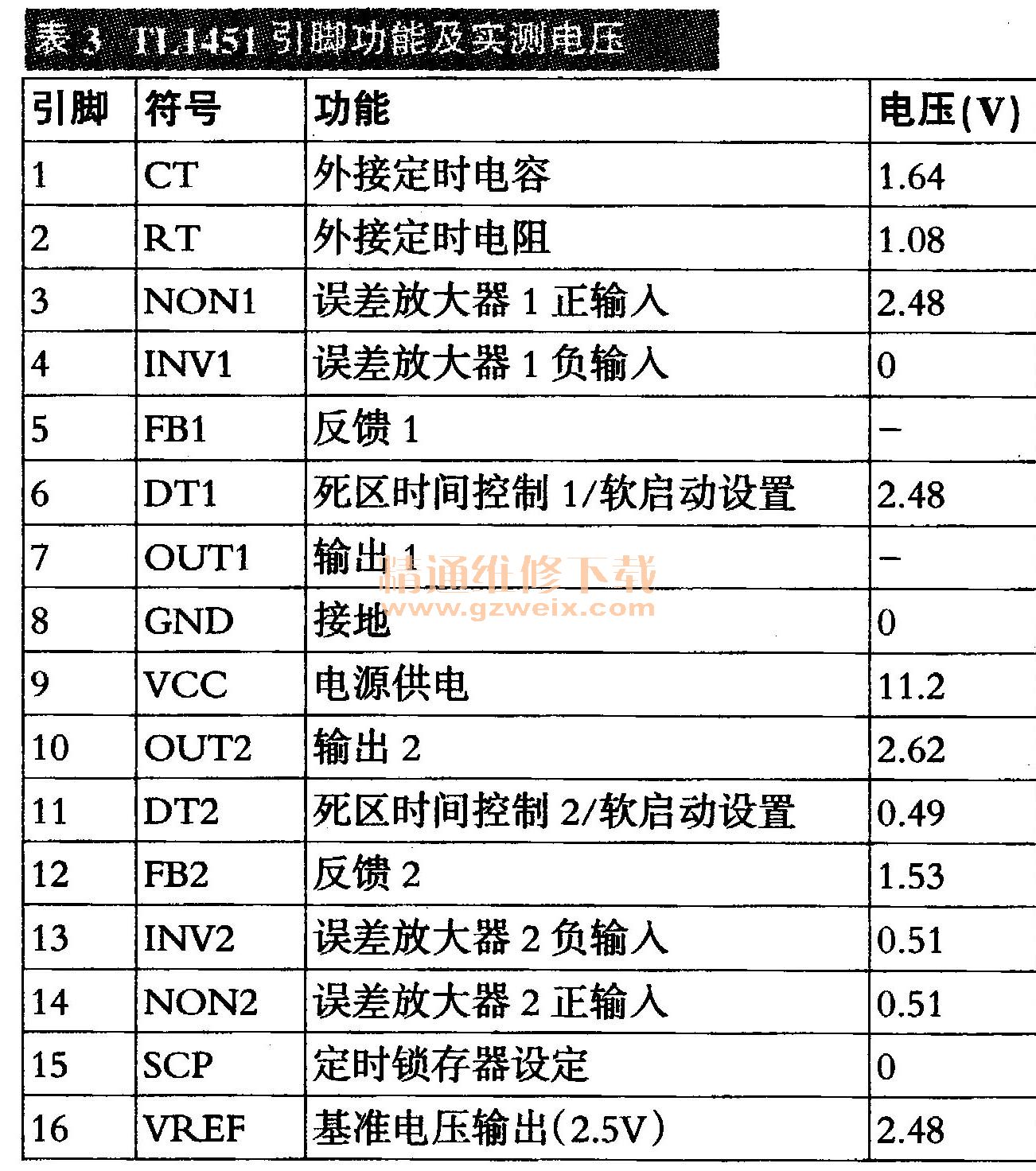

    TL1451为双通道驱动控制电路，可输出两路PWM控制脉冲，分两路驱动电路进行控制，每路驱动电路均可驱动两个CCFL背光灯工作。TL1451在一款22英寸小屏幕液晶彩电电源高压二合一板中的应用电路如图4所示，其引脚功能及实测电压见表3。与TL1451可以直接代换的有BA9741、SP9741等。



    当ENB电压为低电平（0V）时，Q201管处于截止状态，Q202管也截止，此时＋12V直流电压不能加到U201Ml 451）的供电端⑨脚，U201不工作，⑩脚就无输出脉冲，逆变器不工作；ENB为高电平时，Q201饱和导通，Q202管b极被拉低，因Q202为PNP管，且其c极上加有12V的直流电压，故 Q2导通，12V电压加至U201⑨脚，IC启动工作，U201输出脉冲控制开关管工作，整个逆变器就处于正常工作状态，输出高压点亮背光灯管。
