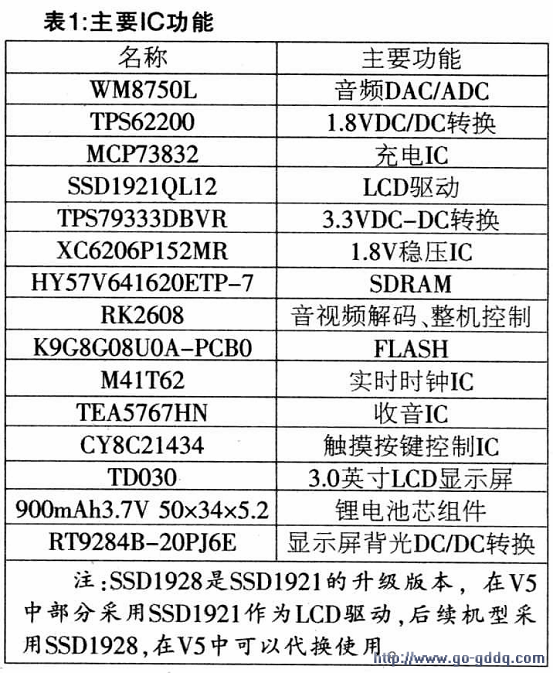

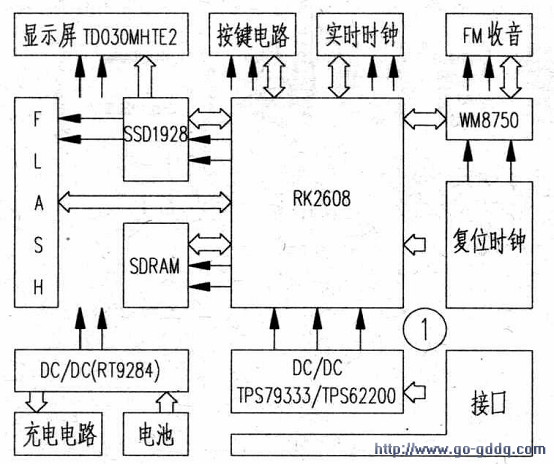

整机电路框图见图1，主要IC及功能见表1。
1.解码电路

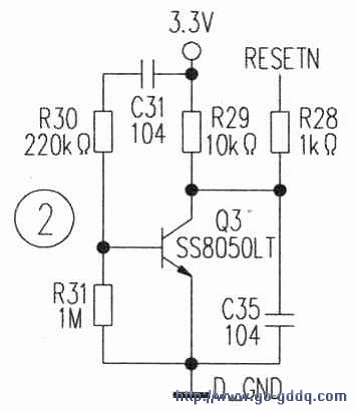

（1）复位：复位电路如图2，低电平复位保持高电平，RK2608复位脚为113脚，RK2608完成复位后，从56脚输出复位信号到SSD1928的42脚，使SSD1928完成复位。

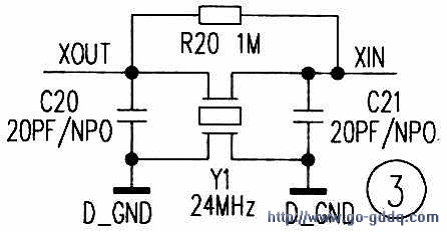

（2）时钟：RK2608的108、109脚外接24MHz晶振为IC提供工作时钟，见图3。
（3）供电：RK2608的外核电压为3.3V，内核工作电压为1.8V。与SDRAM数据接口见表2。
与FLASH之间的通讯，见表3。
2.充电电路
（1）充电IC（MCP73832）的引脚排列见图4，功能见表4。
（2）充电过程当外接适配器或者USB时输入电压为5V，内部振荡器开始振荡，内部计时器开始计时，充电器开始充电，IC自动完成一个完整的充电过程。

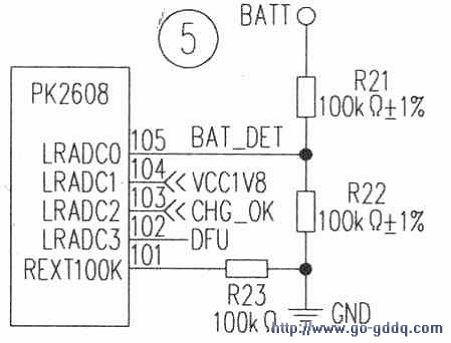

（3）电池电压检测及充电控制电池电压检测由RK2608和整机固件完成，RK2608的105脚外接R21、R22组成分压电路，见图5，电池电量通过分压电路分压后，电压值经过RK2608处理后，显示在显示屏，指示电压值，同时通过RK2608的103脚控制MCP73832的第⑤脚的SATA状态，使其处于不同充电状态。
