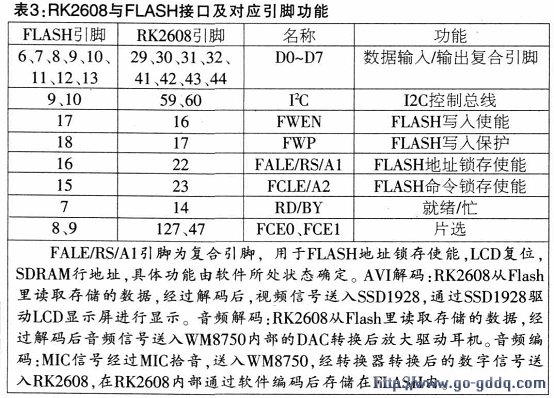

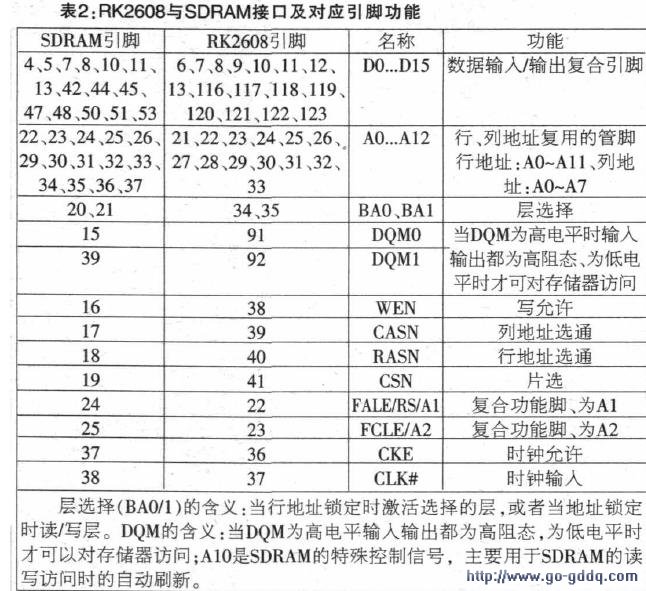

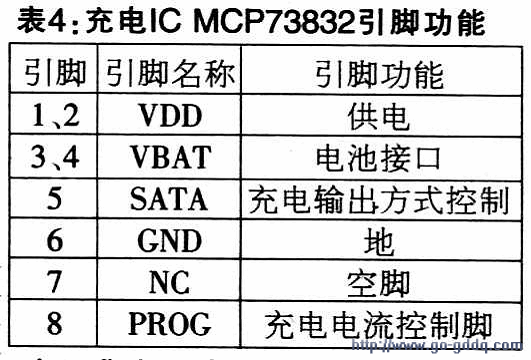

3.显示电路
　　
　　（1）显示屏背光驱动RT9284RT9284是一个高效率，具有恒定频率（PWM）的LED使用电压调整器。有效率为85%，在输入电压为2.7V至5.5V时，RT9284的工作频率可达1.5Hz。使RT9284能够连续驱动2至5个LED。

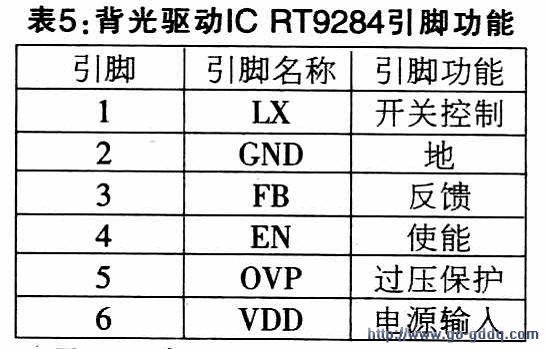

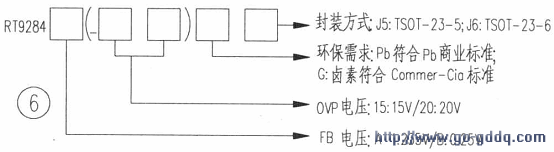

　　有5脚6脚封装，与具有竞争性的相同功能的产品相比，RT9284可以提供更高的有用效率，恒定的频率操作。该芯片分类方式见图6，引脚排列见图7，功能见表5。

　　（2）工作原理开机后，L16和RT9284内部升压电路开时升压储能，当L16的电流达到750mAH5t，RT9284内部开关关掉，开关关上的同时通过外部二极管D8向后面电路供电。R70、R76组成分压检测电路，将检测的电压送入RT9284的③脚，当③脚检测电压低于1.235V的基准电压时（该IC内部有一个基准电压比较器），内部的开关就导通，L16和RT9284内部升压电路开始升压储能，当L16的电流达到一定值（最大可达750mA）时，RT9284内部开关关掉，开关关上的同时通过外部二极管D8向后面电路供电。直到反馈电压再次降至低于基准电压。这种使用变换器用不连续的传导方式（DCM）操作的PFM峰值电流控制方案，导通的频率取决于输出电流，使整个负荷的效率很高。

　　RT9284④脚为工作使能，和RK2608的43脚通过软件控制其电平从而完成对RT9284的控制来实现屏保时关闭显示屏背光供电功能。
　　
　　
　　（3）显示驱动SSD1928（SSD1921）
　　

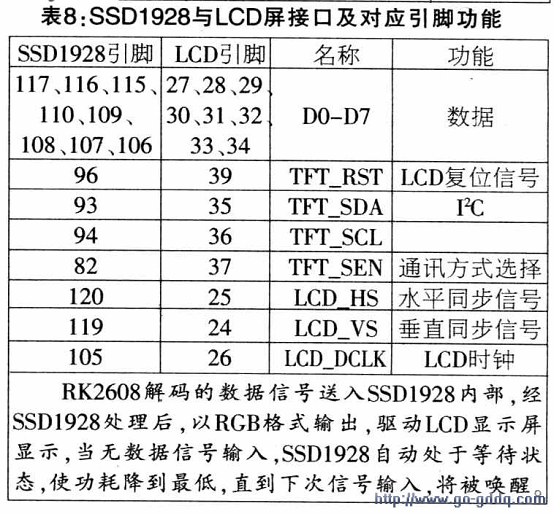

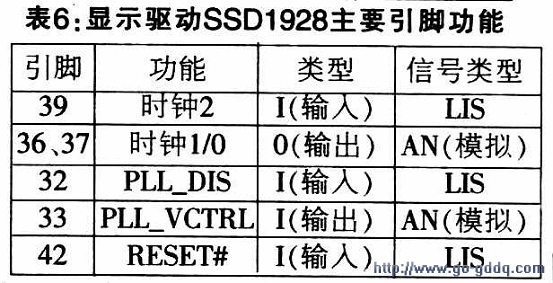

　　SSD1928是一颗具备图像捕获和处理功能的图像处理芯片。图像内容可被SSD1928处理并显示到各种型号的LCD面板上。主要引脚功能见表6。和RK2608数据通讯见表7，与LCD屏接口对应数据见表8。
　　
　　4.音频电路
　　
　　（1）音频DAC/ADC电路WM8750简介：

　　WM8750属低功耗、高质量的立体声编码解码器，专为便携式数字音频应用而设计。主要参数如下：

　　7mW立体声回放（1.8V/1.5V电源），14mW录音及回放（1.8V/1.5V电源），模拟电压1.8V～3.6V，数字内核电压：1.42V～3.6V，数字I/O：1.8V～3.6V256fs/384fs或USB模式时主时钟速率：12MHz、24MHz主时钟内部生成的音频采样速率：8、11.025、16、22.05、24、32、44.1、48、88.2、96kHz（2）工作原理：

　　通过RK2068解码后的音频信号，通过WM8750的⑥、⑦脚输入到IC内部，经过IC内部DAC转换、放大，从12、13脚输出，驱动耳机。

　　FM信号经过27、28脚送入IC内部，通过内部放大电路放大后从12、13脚输出，驱动耳机。

　　如果进行FM内录操作，通过IIC控制总线，收音信号经过IC内部ADC转换后，从IC的⑧、⑨脚输出数字信号，送入RK2608内经过编码后存储在FLASH内。
