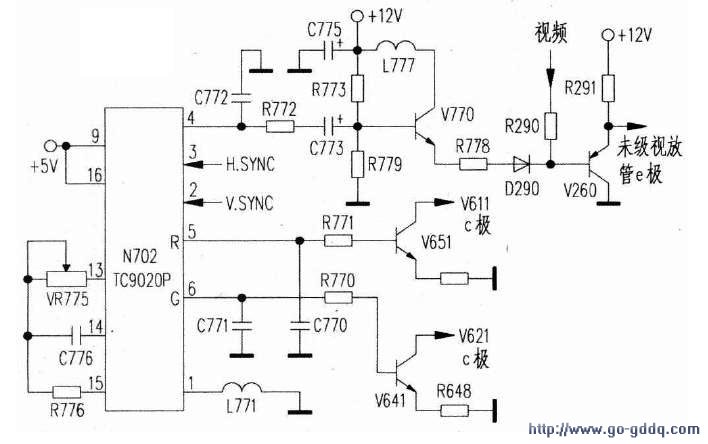

相关电路图附图所示。

    　　该机字符显示电路由TC9020P（N702）担任。根据显像管屏幕显示原理，字符显示正常需要满足三个条件：一是要有正常显示用的时钟振荡信号，该振荡信号由N702、、脚内部电路及外接元件VR775、R776、C776组成；二是N702②、③脚必须输入行、场同步信号：三是从N702④脚Y端输出的字符亮度信号及⑤、⑥脚R、G端输出的与字符亮度信号内容完全相同的三种颜色字符色度信号。三者缺一不可。

　　当字符呈全红或全绿时，这是R或G字符显示信号之一丢失所致。以出现红色为例，从N702⑥脚输出的G字符色度信号经字符放大管V641放大后，由其c极输出至未级G视放管V621c极（即显像管G阴极），在屏幕上图像被“消掉”的地方显示出功能字符。所以，这表明出现全红时，是G字符信号丢失，即N7026脚输出电路有元件开路所致。字符呈黑色，表明电源供电和CPU输出的控制信号正常，N702④脚输出的字符亮度信号也正常，问题是图像上某些部分已被“消掉”所以字符才呈黑色。主要原因是N702性能不良，引起⑤、⑥脚同时无输出，或V641、V651两路同时开路。若R、G字符有一路正常，则字符颜色将不是黑色，而与正常的字符颜色相同。

　　字符颜色随图像颜色不同而变化这种故障与字符呈黑色恰好相反，表明R、G字符色度信号输出正常，而是字符亮度信号丢失，所以屏幕上字符位置上的图像未被“消掉”，使R、C颜色的字符与彩色图像颜色相混合，选成字符颜色随图像彩色不同而不断变化。其主要原因是N702④脚无输出，或C772短路漏电，R772、C773、V770、R778、D290开路失效，V770偏置不当使其处于截止状态，或C775短路漏电，VL777开路或12V，电源供电失常等。

　　字符位置正确与否，主要由显示用振荡器振荡频率决定。字符有显示，只是显示位置偏移，表明CPU及其、⑨脚供电正常，若字符向左偏移，说明振荡频率偏高，反之向右偏移，是频率偏低。只要调节电位器VR775改变振荡频率，即可改变字符在屏幕上出现的位置。若调节VR775字符仍不能恢复到正常位置，一般为VR775接触不良或损坏，C776漏电或开路失效。

　　当伴音正常而无图像，只有纯白光栅，或出现全红、全绿单基色光栅时，由于非遥控彩电也会出现此类故障，所以往往会误判扫描电路、视放电路、亮度通道、显像管及其供电电路等有故障。但是，因为遥控彩电是将字符亮度信号与图像亮度信号由V260混合后加至三只未级视放管e极的，同时由于R、G字符放大管c极分别与R、G未级视放管c极相连，因此遥控系统也会引起光栅异常。当出现光栅异常时，首先要区分故障部位。方法是：将D290、V641、V661断开，若光栅和图像恢复正常，可以肯定是字符显示电路有故障，否则应检查主机有关电路。
