原理分析
　　

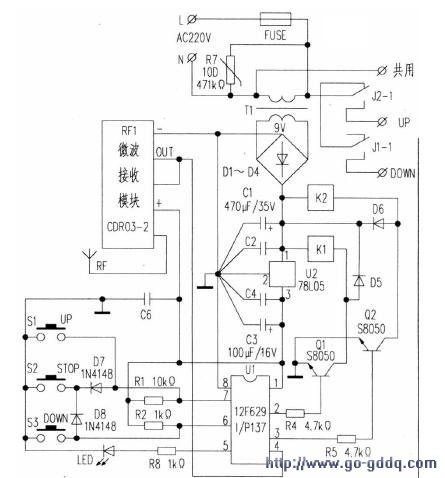

　　附图为依据实物所绘的电路图。电路板上电阻R1～R8、电容C2、C4、C6采用的是贴片型元件，电容上无任何标识，但由电路可看出，作用均为电路供电之“辅助”高频滤波补偿性元件，大约容量应在0.01～0.1μF范围。此控制器电路形式上仍由微波接收、解码、继电器驱动、电机供电等部分组成，只是在原遥控控制方式基础上，在控制器上又增添了手动控制功能。控制器上三个控制按钮分别为S1：

　　UP（上）、S2：STOP（停）与S3：DOWN（下）功能按键。手动键为备用，可避免因遥控器丢失或损坏后，因无法操作使投影机无法使用，由此增添了灵活和方便。

　　该电路中的主控工作解码由U1专用集成块并结合少量外围元件等组成。经微波接收模块：RF1接到并处理遥控操作指令信号后，从U1的④脚输入控制脉冲信号，再由U1内电路解码，而从其②、③脚输出高电平外控信号，对应此后的Q1——K1、Q2——K2可完成电机的供电切换，进行幕布“上、下”功能的执行。

　　U1集成电路上预设有⑥、⑦脚低电平可对应其③、②脚输出锁定于高电平的逻辑控制特性，并且⑥、⑦脚均置低电平时则③、②脚高电平均会被置零解除；所以。电路通过在⑥、⑦脚以加设置位控制手动开关S1～S3的方式，即可进行控制器的手动操作。

　　主电路的供电采用变压器T1降压和D1～D4、C1～C4、U2等整流滤波并稳压的方式，可提供直流12V与5V两组前、后级电路所需工作电压。此外，电源在控制器市电输入部分，设有R7压敏电阻作为保护元件，可在市电异常时，避免高压损坏控制器。
