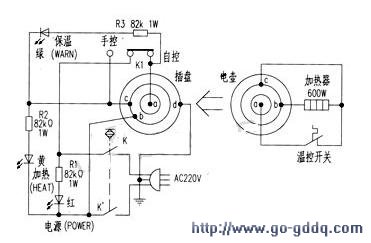

该茶具由壶体与配套底座两部分组成，如附图中左、右两部分所示的功能电路。使用时，将电壶置于底座之上，然后通电，则二者由各自插盘上所设的环形电极相触连接，完成加热及转换控制。

　　因盛水后的电壶重量的增加。所以置于底座上后。

　　可首先使插盘底座内的联动开关K（K'）触点闭合，为主电路提供电源。此时，底座内功能开关K1中点和环电极b上得电。若K1置于“手控”挡，则由K1转换，市电电压就过K1而加电于底座b－c电极之上，于是就使与之触接的电壶环电极b－c上亦相应得电，并为壶下方600W加热器供电，对电壶进行加热。与此同时，底座b－c电极上所连接的黄色LED管经R2得电发光，并从底座侧面透过一小孔显示正在加热（HEAT）。在手控挡烧至水开后。就可提壶取水。电壶与底座分离使K（K'）联动开关复位，因而全电路断电。若K1置于“自控”挡，220V市电则将加于底座插盘的中间触头a与环电极b上。绿色LED管发光，指示为保温（WARN）工作功能状态。这样，电壶的供电亦相应改由a-b电极供应，并转换为电源由壶底温控开关控制方式，为加热器供电。因该温控器已设置好烧水至沸点后的动作温度点，所以一旦水烧开，温控开关则自动断开中断对加热器供电，使其暂停工作。此后随水温下降，则温控器又会自动复位通电，重新为加热器供电。

　　电路中无论功能开关K1挡位如何。只要提壶用水，则茶具底座插盘内的联动开关K（K'）均可随之自动复位，并切断底座内电路供电。可避免因手误触插盘电极发生触电事故，以保障安全。
