一款磁控摩托车防盗报警器的制作
来源:本站整理  作者:佚名  2011-01-29 09:38:16



  这款磁控摩托车防盗报警器,制作简单、成本低,使用方便、可靠。拔出车钥匙后,报警器即开启:开车时,只需将电门锁开启后,再用一块小磁铁在干簧管附近晃一下,指示灯亮起,才可正常启动车子。

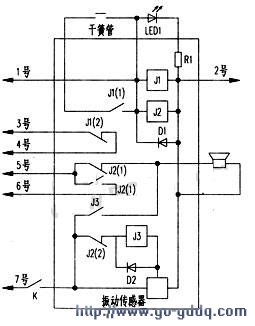

  接线:报警器1号线接电门锁电源出线:2号线接电瓶负极;3号、4号线接摩托车熄火线;接5号、6号线时,先剪断启动继电器控制线,将5号线接电启动按钮侧,6号线接继电器侧;7号线接电瓶正极。干簧管可以隐藏在电门锁附近的塑料板上,也可以装在其他隐蔽的地方,但要离铁质零件2cm以上,否则将影响干簧管的动作。LED指示灯可以安装在面板上。

  原理:当关掉电门锁时,继电器J1、J2失电,J1(2)将熄火线短路,J2(1)将电启动按钮线路接到报警器喇叭上,此时如开启电门锁,但没有用磁铁触动过干簧管,摩托车启动不了,若此时按下启动按钮,报警喇叭应响起,如果对车子的动作过大,还会触动振动报警,从而吓阻小偷继续行窃。而自己要开车时,只需开启电门锁,然后用随带的小磁铁,在干簧管附近晃一下(这个动作很小,平时不会引人注意),使J1、J2动作,报警解除指示灯亮,J2(2)将振动报警回路切断,使其在车子正常启动后不报警。这样就可以正常启动车子了。如果车子要在某地长久停放(几个月以上),只要断开K,报警器就不再耗电,电瓶产生影响,但防盗功能依旧,如果不断开K,报警器的待机电流也很小,一般不到1mA。
