可控硅电机调速电路
来源:本站整理  作者:佚名  2011-01-30 10:06:16



  流过三极管的基极电流为Ib,集电极电流为IC,则:

      设可控硅VS的触发电流为Igt当Ic=Igt的时刻,可控硅导通。由(1)式指出。如果βIb大于或者等于可控硅VS的触发电流Igt,则在正弦电压的约0V处,可控硅即被触发,控制角为O,电风扇总是全速运转,不能调速(见下图)。因此。R7~R10阻值选择显得非常重要。

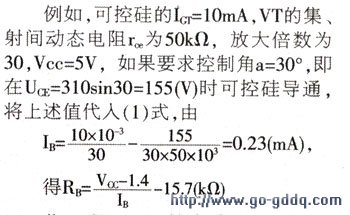

  此RB为CC4518输出端只有一个高电平时的取值。因为CC4518属于BCD同步加计数器,其输出端Q3、Q2、Q1、Q0有时会同时出现多个为高电平的状态,使R7~R10多个并联后再加到VT的基极,这也必须引起我们的注意。

  由于可控硅的触发电流Igt以及三极管VT的β、rce的离散性很大,使Rb的取值十分困难,必须测量出上述参数的实际值,再计算出Rb,然后在试验中微调。

  遗憾的是该电路的控制角调节范围小于90°,速度调节范围小。
