一、改进方案改进
　　
　　1：不用可变电容器，改用变容二极管，用电位器即可作频率调整，且频率稳定。

　　改进2：原使用相同频率的两个振荡器，容易互相影响，产生频率牵引现象。这次采用外差法使两个振荡器的频率不同，加以改善。

　　改进3：原音程天线为细小的拉杆天线，若要产生高音，则需手离天线很近，才会有较大的分布电容。使演奏操作困难。这次采用印板（带大面积铜箔）作天线，操作很容易。

　　改进4：音量调整改为天线，利用手与天线的距离来改变音量，更具魔力。

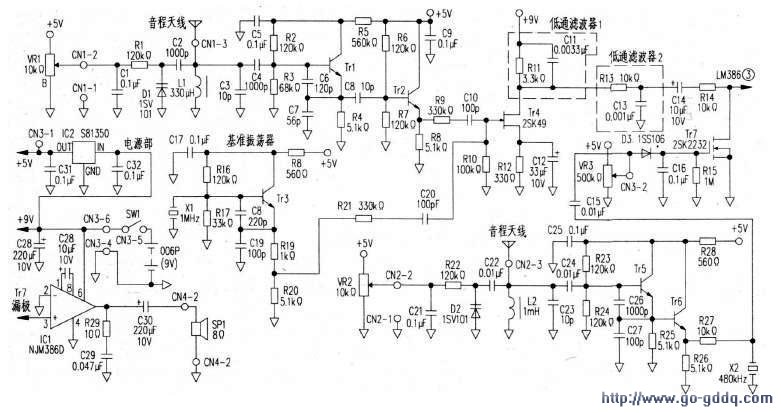

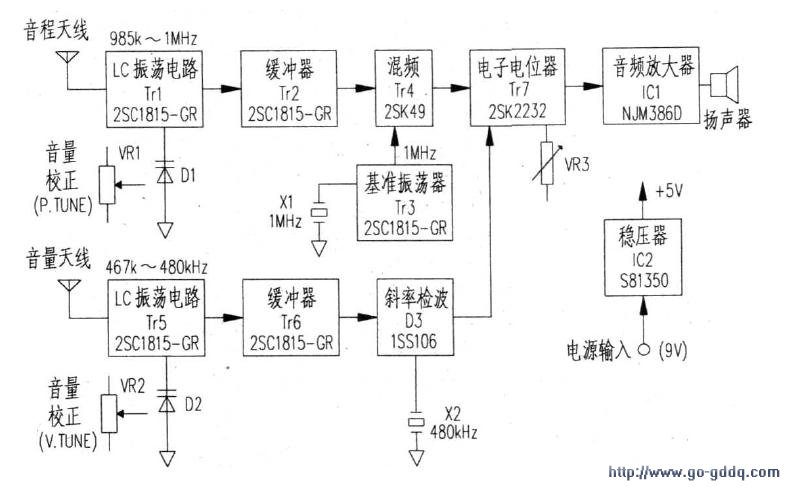

　　下图是整机结构，下图是电路。

　　在音程控制部分，Tr1与L1、D1构成变形柯尔毕兹音程振荡器，C3作频率微调；Tr3和陶瓷振子构成基准振荡器；Tr2缓冲；Tr4为混频级；VR1作音程校正。

　　在音量控制部分，Tr5与L2、D2构成变形柯尔毕兹音量振荡器，C23作频率微调；Tr6缓冲；滤波器采用480kHz陶瓷滤波器；场效应管Tr7作电子电位器。

　　音量控制利用陶瓷滤波器陡峭的频率特性，当音量振荡器输出的频率约480kHz时，斜率检波二极管D3的输出电压最高；而当频率降低，如476kHz时，D3的输出电压最低。输出电压范围约0.85V～1.6V，可得到0.75V的电压变化作为场效应管的Vos，相应的RDS变化范围为400kΩ～3Ω，可实现音量的电压控制。功率放大器亦选用386音频功放集成电路，增益为46dB，C28为旁路电容。

　　二、电路调整
　　
　　首先，在没有声音的情况下，整个电路的电流约8mA为正常。混频级的场效应管漏极电压为4V～7V，可用R12调整。对音程振荡器，在没有测试仪器的情况下，可将C3用30pF左右的微调电容代替，先把音程校正电位器VR1向右旋，转动微调电容器，扬声器中若发出高音→低音→无音→低音→高音的变化。属正常（注意“无音”时的VR1旋钮的位置应在时钟的“10时”～“3时”之间）。
