1.概述
　　

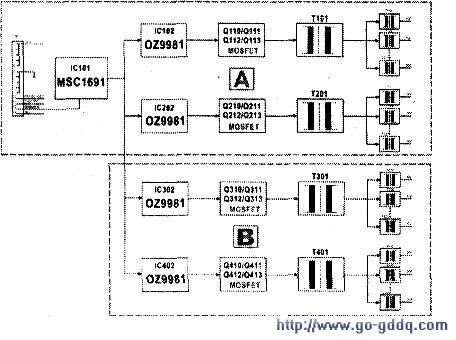

　　三星46英寸0.0/0.1版液晶屏背光系统包含有左右两块背光板，一块是主板（Master）或叫A板。另一块是从板（Slawe）或叫B板。工作时AB两块板以排线连接，实现同步和控制。A板以背光控制集成电路MSCl691AI为核心。配以背光激励、输出和电流分配电路。B板只有背光激励输出和电流分配电路。每块板有2个升压变压器。每个升压变压器配有12个电流分配变压器和6个输出插座，驱动12只CCFL灯管。每个升压变压器和与其对应的激励lC（OZ998IGN）、4个MOSFET组成一个背光驱动通道。因此A板和B板共有4个背光驱动通道。AB板的输入插座CNIOI/CN401的1-5脚和6-10脚向背光电路提供24V电源，但背光控制电平和亮度调节PWM信号。只输入至A板输入插座CNl01的12和13脚。其信号流程框图如下图。

　　三星46英寸REV：O.O和REV：O.1两种版本电路结构完全相同，仅仅是输出插座的形状不同。

　　左右两块背光板上下两端都有供级联排线连接的插座。

　　2.MSCl69lAI（ICl01）背光控制IC介绍
　　
　　MSCl691是MicrosEMI公司的一个低成本、增强型、可直接驱动CCFL灯管的控制器。其内部转换器设计可以适用于从手掌型的PDA到大屏幕的液晶电视的任何背光CCFL控制上。内置数字和模拟PWM亮度控制和过压过流保护电路。

　　MSCl691AI采用16脚TSSOP封装。各引脚功能及实测数据见附表，典型应用电路（如下图所示）。

　　MSCl691AI关键脚位描述：

　　16脚VDDP电源供电端：Eh24v电源经稳压电路输出稳定的5V—VCC电压，向VDDP邑源脚供电，其他芯片的供电如下图所示。

　　2、3脚AOUT/BOUT激励脉冲输出端：该脚是IC内部振荡信号经过波形变换后。从两个不同的通道内的N沟道MOSFET输出激励脉冲。向后级提供激励信号。

　　9脚ENA（Enable）点灯使能端：该脚是IC运行与否的使能端，如果该脚逻辑值高，所有功能均启用，IC开始运行，灯管点亮；如果逻辑值低，内部电源与VDDP引脚断开，禁用全部功能，IC停止工作。灯管熄灭。

　　10脚VDDA（1teference）基准电压：该脚是由16脚VCC电源端经内部稳压后输出的一个3V基准电压。供IC内部和外部电路工作，IC保护时该脚没有输出。.

　　13脚OV—SNS过压感应输入：该脚是过电压感测输入端。

　　经过过压取样电路，输入一个以地为中点与灯管电压成正比的全波交流电压。OV—SNS输入经全波整流。然后加在IC内部的2V参考电压的数字比较器上。

　　该脚输入信号的频率范围为10kHz～500kHz。正常工作时该脚电压小于±2V，当感应输入的信号电压大于±2v时，内部的数字比较器发生翻转，保护电路起控，IC被禁用，灯管熄灭。

　　实际应用中，该脚没有使用。

　　14脚OC—SNS过流感应输入：该脚是过电流感测输入端。

　　经过电流取样电路。输人一个以地为中点与高压变压器次级线圈电流成正比的全波交流电压，然后加在IC内部的以2V这参考电压的数字比较器上，如果峰值电压持续大会于2V，内部的数字比较器便发生翻转，将发生过流关闭。
