四、PFC电路

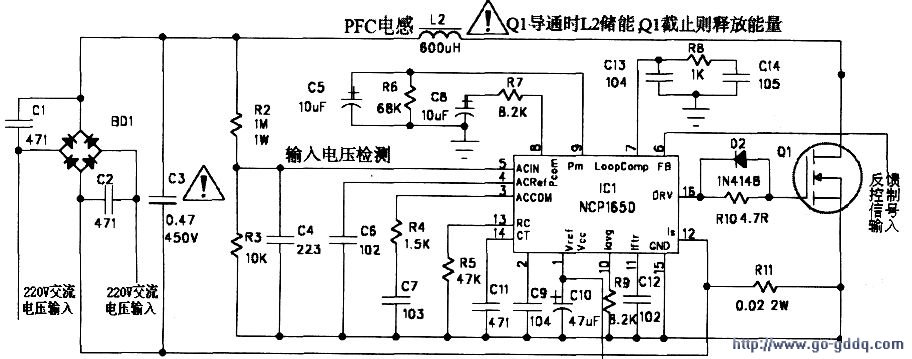

PFC电路主要由IC1（NCPl650）、Ql、L2及外围的电阻电容组成。局部图见下图。下图中，ICI采用NCPl650，芯片是一个宽电压输入范围的功率因素校正控制器。主要用于50/60Hz电源电路，该控制器具有以下特点：
固定频率工作方式、平均电流模式PWM、连续和间断工作模式、快速在线/负载瞬间补偿、真正的功率限制电路、高精度乘法器、欠压锁定、超出输出范围保护、锯齿波补偿不影响振荡器的精度、工作频率从25～250kHz。

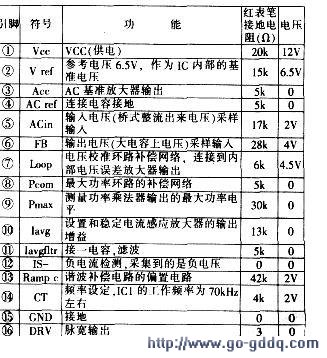

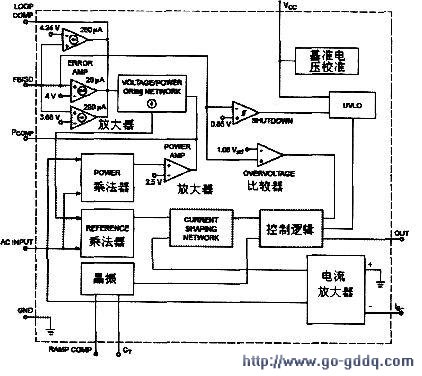

NCPl650内部框图见下图，各引脚功能及实测参数见下表。
ICl的工作频率在70kHz左右，输入电压的变化，输出电流的变化分别从⑤、12脚输入到Ic。输出电压的变化由⑥脚输入到IC；IC内部根据这些参数进行对比与运算。确定出工作占空比，以维持输出电压的稳定。在一定的输出功率下。输入电压降低，IC1脉宽输出的最小占空比变大；输人电压升高。
ICl的脉宽输出的最小占空比变小。在一定的输入电压下。输出功率变小，ICl的脉宽输出最小占空比变小：反之亦然。

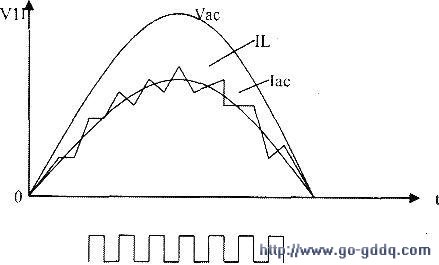

在一个输入半周期里，ICl脉宽输出占空比是变化的。但有个最小的占空比。最小占空比正好在Vac最高值点。如下图.
由于Q1与Dl的交替导通，使桥式整流管的输出电流经IJ2连续流动，桥式整流管在交流电源电压的半个周期内。导通角趋于180度，交流电源电流与交流电源电压保持同相位，波形为正弦波，因而系统的功率因数被提升接近1。
