四种调光电路性能比较分析
来源:本站整理  作者:佚名  2011-02-08 16:08:42



  以下对四种调光电路的分析如下;

    所谓的随机型调光,即在输入触发信号时,不管电源电压方向、压值如何,其负载立刻导通。

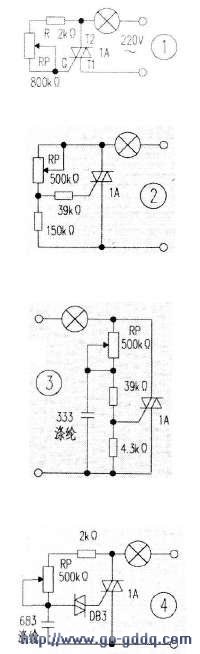

  而在过零处关断。它是靠改变可控硅的导通角来调光的。图1、2、3、4都是随机型调光电路。

  图1是一种最简单的调光电路。它的优点是元件少,仅三只。R是限流电阻,防止在刚通电时,由于RP处于低阻值上,因电流过大而损坏元件。该电路虽然最简单。但缺点也最多。一是电路中RP的选择问题。因为不同型号的可控硅,其触发电流也有所不同,尤其是不同电流的可控硅,触发电流相差可在多倍以上。当使用不同触发电流的可控硅时,RP的阻值也应不同,才能获得较好的调节范围;二是存在双向导通电压不一致现象。这一现象出现在50%功率以上的范围。功率越接近50%处越明显。当低于50%时甚至出现单向导通现象,这些现象是由可控硅本身造成的。因为双向可控硅其双向的触发电流不一致,小的那向先导通,大的后导通,当大的那向在电压峰值都无法导通时,就成了单向导通。这是双向可控硅普遍存在的问题,因为其触发电流无法做到一致,这是难于克服的缺点;三是有闪烁现象。在50%功率处有严重的闪烁,这是因为触发电流大的那向,只能在电压峰值时才能导通。由于电压波动,可控硅触发电流发生细微变化的不稳定因数,使可控硅的某一向时通时断造成的。还有在弱光时也有闪烁。图1也有一个优点,即当RP阻值足够大时,可不用电源开关,关灯时将光调至最暗直至熄灭为止。图2的电路可用较小的RP。

  图3除元件较多外,其优缺点与图1一样。该电路的元件参数要配合恰当,才能获得较好的效果。当改变其中一个元件的参数时,其他元件的参数也要调整,是制作难度最高的电路。该电路如用单向可控硅(由全波整流供电),则可减轻双向导通电压不一致或单向导通现象,只在弱光时有单向导通现象,该现象不是可控硅造成的,而是由电路本身造成的。因为有一向电压是负载在K极,相当于在K极串了一个电阻,从而使触发电压增大。

  上述电路由于存在单向导通现象,所以不适合用来调速。

  图4是最理想的电路。它不会闪烁,不存在单向导通或双向不对称现象(除非DB3触发电压不对称)。该电路性能最稳定,所以常用于调速。它也不存在选择可控硅的问题,所以可用不同电流的可控硅。除非触发电流实在太大,电容提供的瞬间电流无法使它导通,如果这样,只能加大电容容量,以增大触发电流(RP要减小,以免影响调节范围)。
