根据实物绘制该机遥控器电路如上图，接收控制电路如下图所示。

　　电路工作原理

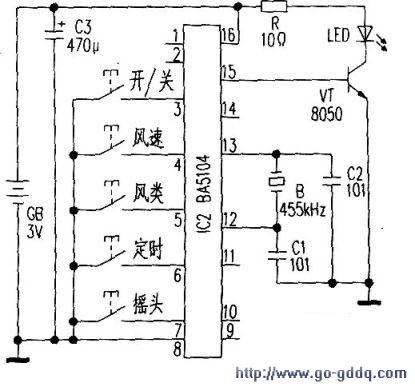

    1.遥控器电路(参见上图)GB为1.5v×2干电池。IC2(16)脚接地亦是电源正端，8脚接电源负端，1、2、9、10、11、14脚悬空，3、4、56、7脚对应接开/关机，风速、风类、定时和摇头键，12、13脚外接晶振B(45kHz)和C1、C2与内部电路组成振荡电路．起振后经分频产生载波信号(约38kHz)进行调制，由15脚输出，经三极管VT(8050)放大，由红外发射管LED向空间发送指令信号，控制风扇运转状态。

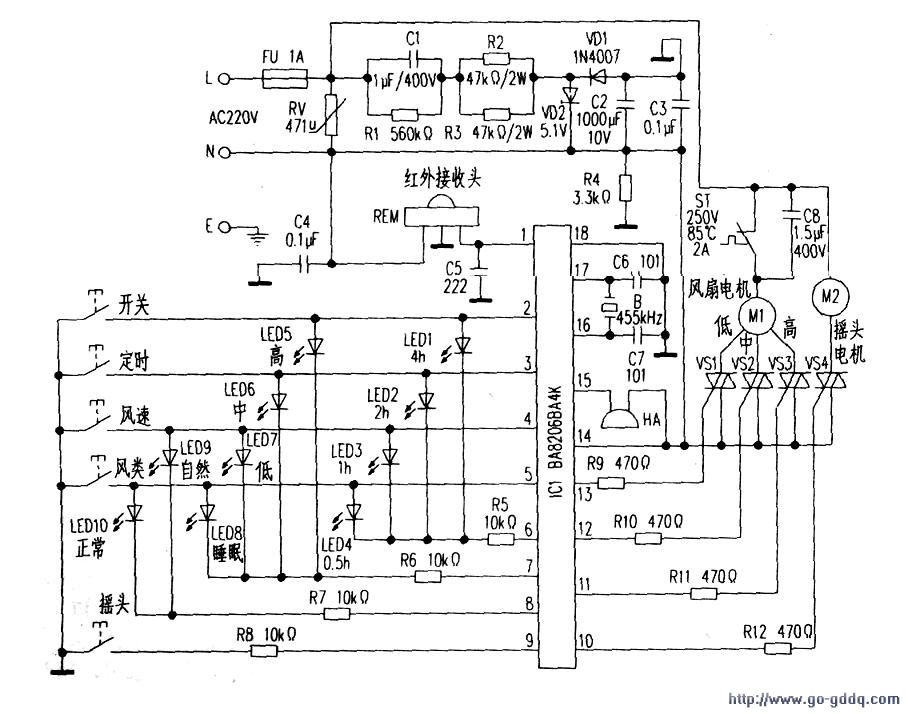

　　2，接收控制器电路(参见下图)由FU、RV组成整机过流/过压、防雷击保护电路。220V市电经R1、C1降压，R2、R3限流，v1)l整流，VD2稳压．C2滤波后得到一5V直流电压作为ICl工作电源。其中，Rl起释放cl电荷．R4为待机负载电阻，均起保护作用．C3滤除市电高频杂波干扰。

　　ICI 1脚为遥控信号输入端．外接红外接收头REM，红外编码信号经1脚输入内部译码电路译码后，从10-13脚输出驱动信使风扇电机Ml、摇头电机M2运转。2脚为开，关机信号输入端。按一次开，关键．13脚输出低电平，VS1导通，Ml低速运转．低速指示灯LED7点亮，指示风扇风速最低。再按一次开，关键，断开2脚输入信号，风扇关机，同时证忆风扇关机前的运行模式。便于下一次开机时按记忆模式运行。4脚为风速信号输入端．每按一次风透键．13、12、11按序输出低电平．vSl、Vs2、vS3按序导通，Ml以低由、高速运转．风速指示灯LED7，LED6、LED5相应点亮。5脚为风类信号输人端，每接一次风类键可改变风类．该风扇有正常风、自然风．睡眠风三种风粪并依次循环运行，同时风类指示灯LEDlO、LED9、LED8相应点亮。3脚为定时信号输人端。每按一次定时键．定时时间递增0．5小时，定时指示灯LED4、LED3、LED2、LEDl依次点亮，当LED4-LEDl全亮时，定时时间最长7．5小时。9脚为摇头信号输入端，按一次摇头键，10脚输出低电平，vs4导通，M2运转带动风扇摇头送风。15脚外接蜂鸣器HA到电源正端，当操作手动或遥控键一次时，蜂鸣器发出“嘟”一声(关机时则不响)，表示操作有效。

　　该风扇电机设置温度保护ST．用螺钉紧贴在电机外壳壁上．当风扇运转时间过长。电机温升达到85℃时．ST自动断开电源，保护电机不被烧坏。风扇停转冷却后，ST复位接通电源，风扇电机恢复正常使用。
