电路原理
　　

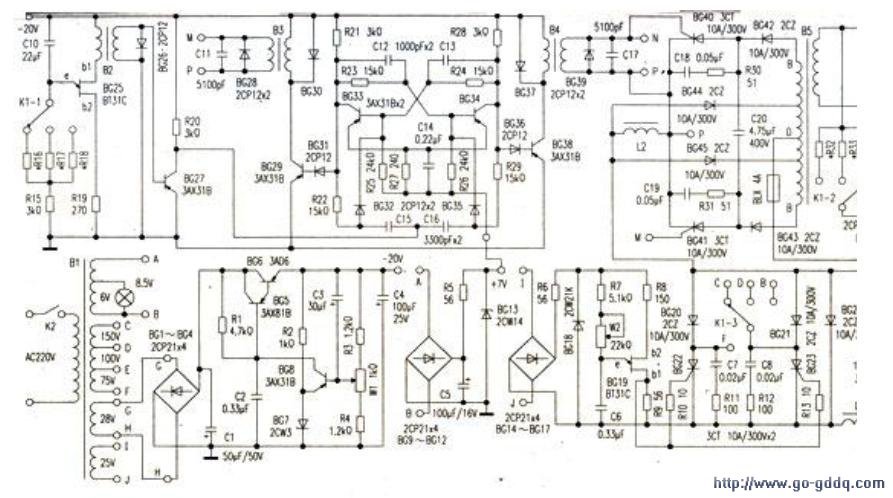

　　整机电路如附图所示。由可调频率振荡电路、二分频电路、可控硅逆变电路和电源电路四部分组成。
　　
　  可调频率振荡电路由间歇振荡器BG25（BT31C）和脉冲放大器BG27（3AX31B）构成。间歇振荡器振荡频率由K1-1选择C10（22μF）不同的充电电阻R16*、R17*、R18*来决定，电路工作时。可产生100Hz、50Hz和25Hz三种不同频率的负矩形脉冲，经脉冲变压器B2耦合至BG27b极，倒相放大后，从BG27c极输出正矩形脉冲，去触发二分频电路。
　　
　  电路中BG26（2CPl2）是阻尼二极管，用来消除因B2产生的反峰电压过高而损坏BG27。
　　
　　二分频电路由双稳态触发器BG33、BG34和两个对称的脉冲放大器BG29、BG38（均用3AX31B型晶体管）构成。从BG27c极送来的正矩形脉冲，分别经C15、R22和C16、R29构成的微分电路，将正矩形脉冲变换为正／负尖脉冲。去触发双稳态触发器。触发电路采用正脉冲“诱导门”式的基极触发方式，能保证触发电路状态翻转准确可靠，于是，从BG33、BG34c极交替输出正矩形脉冲，分别经BG29、BG38放大后，分别由脉冲变压器B3、B4从M-P、N-P端输出触发可控硅逆变电路。电路中C12、C13是加速电容，BG31、BG32、BG35、BG36是隔离二极管。BG28、BG30、BG37、BG39是阻尼二极管。可控硅逆变电路由单向可控硅BG40、BG41（3CT10A／300V×2）和输出变压器B5等元件构成。从二分频电路送来的正脉冲分别触发BG40、BG41导通。当BG40导通时。可调直流电源电压（设大小为E）加在B5初级线圈OA两端，极性为O端正、A端负，则线圈OB两端的感应电压大小也为E，极性为B端正、O端负，使换向电容C20（4.75μF）两端迅速充电至2E，极性为上端负、下端正（见附图）；当M端出现正矩形脉冲时，BG41导通（C20两端的电压2E通过BG41使BG40截止），E加在线圈OB两端，极性为O端正、B端负。C20被迅速反向充电至2E,为下次触发脉冲出现后进行换向准备条件。电路重复上述过程。所以，B5初级线圈AB两端的电压极性。时而A端正、B端负，时而B端正、A端负，因而在B5次级输出交变电压。通过治疗磁头RL形成一定强度的交变磁场作用于人体。

    　　电路中L2是高频扼流圈，用来限制因换向瞬间产生的冲击电流。BG42、BG43是隔离二极管，使储存在C20上的电荷不能通过B5初级放电，C18（0.05μF）、R30、C19、R31组成过电压吸收电路，为BG40、BG41换向时提供交流通路，可避免因电路电流中断时，产生过电压而损坏BG40和1BG41。
　　
　　电源电路由可调直流电源和两组稳压电源组成。可调直流电源由BG14~BG24等元件构成，为可控硅逆变电路提供+50V~+140V工作电压。-20V稳压电路由BG1~BG8等元件组成串联型稳压电路，为可调频率振荡电路和二分频电路提供工作电压，+7V稳压电路由BG9~BG13等元件构成，为双稳态触发电路提供工作电压。
　　
　　由BG20、BG21和。BG22、BG23构成半控桥式整流器。在交流电压和触发脉冲的共同作用下，BG22、BG23交替导通工作。触发脉冲由单结晶体管BGl9（BT31C）构成频率可调的间歇振荡器，从BG19b1极（L端）输出，调节W2（22kΩ）和K1-3，可改变触发脉冲频率和选择交流输入电压（75V、100V、150V），在输出端（K端）输出+50~+140V电压。
