DSP控制SPWM全桥逆变器直流偏磁的研究
来源:本站整理  作者:佚名  2011-02-19 08:25:32



摘要:提出了一种基于DSP的消除SPWM全桥逆变器直流偏磁问题的控制方案,采用TI公司的DSP芯片TMS320F240来实现。在一台400Hz6kW样机上进行了实验,实验结果表明该方案能较好地解决全桥逆变器中的直流偏磁问题。关键词:全桥逆变器;直流偏磁;正弦波脉宽调制




1引言

近年来,SPWM逆变器已经在许多交流电能调节系统中得到广泛应用,相对于半桥而言,全桥逆变器的开关电流减小了一半,因而更适合于大功率场合。在SPWM全桥逆变器中,为实现输入输出之间的电气隔离和得到合适的输出电压幅值,一般在输出端接有基频交流变压器。而在输出变压器中,由于各种原因引起的直流偏磁问题致使铁心饱和,从而加大了变压器的损耗,降低了效率,甚至会引起逆变器颠覆,严重影响了SPWM全桥逆变器的正常运行,必须采取措施加以解决。

随着高频开关器件的发展,模拟瞬时值反馈控制使SPWM逆变器获得了优良的动态响应特性和较小的谐波畸变率。但模拟控制存在着分散性大、温度漂移及器件老化等不利因素,因而给设备调试及维护造成许多困难。数字控制克服了模拟控制的上述缺点,并具有硬件简单、调试方便、可靠性高的优势,因而引起了高度的重视。 本文在对SPWM全桥逆变器中输出变压器直流偏磁机理分析的基础上,提出了一种数字PI控制方案,通过采样输出变压器原方电流来调整触发脉冲宽度。该方案利用DSP芯片TMS320F240在一台全数字化6kW、400Hz中频逆变电源上得以实现,实验结果表明所提出的方案较好地抑制了输出变压器的直流偏磁。

2直流偏磁

DSP控制的SPWM全桥逆变器如图1所示。直流偏磁是指由于输出变压器原边电压正负波形不对称,引起变压器铁心工作磁滞回线中心点偏离零点,从而造成磁工作状态不对称的现象。变压器工作时,磁感应强度B的变化率为B=dt(1)

励磁电流Iμ的变化率为Iμ=dt(2)

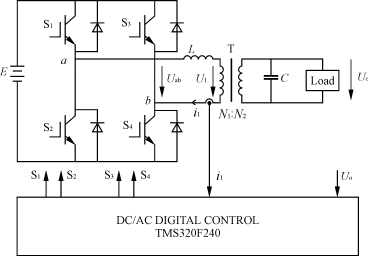

图1DSP控制的SPWM全桥逆变器

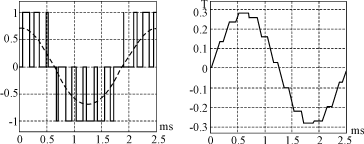

图2无直流偏磁时波形图


(a)SPWM波形(b)磁感应强度B


(a)SPWM波形(b)磁感应强度B

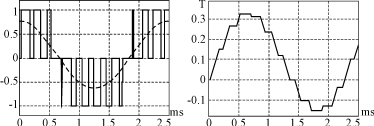

图3有正直流偏磁时波形图


式中:U1——变压器原边电压;

N1——变压器原边绕组匝数;

Ae——变压器铁心截面积;

Lo——变压器铁心磁路长度;

μ0——空气磁导率;

μr——变压器铁心相对磁导率。

如图2所示,在SPWM全桥逆变器中,若输出变压器原边电压正负半周波形对称,正负半波伏秒积相等,铁心磁工作点将以原点为中心沿着磁滞回线对称地往复运动。反之,若输出变压器原边电压正负波形不对称,正负半波伏秒积不等,则使正负半波磁感应强度幅值不同,磁工作区域将偏向第一或第三象限,即形成直流偏磁如图3所示。

造成原边电压正负波形不对称的原因,主要有以下几个方面:

1)由于主电路中功率开关管导通时饱和压降不同,使得加在变压器原边的电压正负波形幅值不等;

2)由于控制系统中正弦调制波或三角载波存在直流分量;或是由于四路脉冲分配及死区形成电路不对称;或是由于采用波形校正技术来对脉宽进行动态调节;或是由于主电路中功率开关管关断时的存储时间不一致;使得加在变压器原边的电压正负波形脉宽不等; 3)由于SPWM逆变器在短路保护或关机时采用驱动脉冲瞬时封锁法,工作周期不完整,导致变压器铁心的剩磁过高,使得变压器铁心的磁工作区域偏离零点。

由上述分析可知,在SPWM全桥逆变器中必然存在着直流偏磁。如前所述,直流偏磁会导致铁心饱和,不仅加大了变压器的损耗,降低了效率,增大了噪声;而且使两路功率开关管中的电流不平衡,降低了管子的有效利用率。如果偏磁继续积累,铁心进入深度饱和,磁工作点进入非线性区,变压器铁心相对导磁率μr将迅速减小。由式(2)可见,这将导致励磁电流Iμ迅速增大,甚至会引起逆变颠覆,使功率开关管因过流而损坏,严重影响了SPWM全桥逆变器的正常运行,因此必须采取措施加以解决。
