利用STR F6656设计34寸彩色电视机开关电源
来源:本站整理  作者:佚名  2011-02-21 08:35:27



摘要:介绍Sanken公司的混合型开关电源ICSTRF6600系列的原理和应用,作为实例,介绍了使用STRF6656设计一个34″彩电用的开关电源,并给出满意的实验结果。

1引言

  混合型电源ICSTRF6600系列是日本Sanken电气公司的近年产品。它内含MOSFET及控制IC部分,是专门为反激型变换器设计的,特适用于彩色电视机开关电源。

  该混合IC可工作于准谐振方式以及脉冲占空比控制(PRC——PulseRatioControl)方式。它具有常规第二代SMPSIC的特点,即采用次级输出采样及光耦反馈稳压、准谐振、高效率、宽输入范围、良好的输入电压调整率和负载输出特性,还有过流、过压及热保护等。相对于同类型的其它厂家IC,它多了一个热保护以及开关电噪声较小,可简化或甚至取消浪涌吸收电路。

  本文介绍该系列IC的工作原理,在此基础上描述怎样利用它设计制造一个34″彩色电视机开关电源。文中给出样机电源电路,变压器设计以及实验结果。实验表明,该电源完全符合电视机电气要求,它外围元件少,设计容易,稳定度高。在高温、低温、EMI、短路和开路等环境和安全实验中均符合国家标准,是一个不可多得的简单和高效能的电视机实用开关电源。

2混合型开关电源控制器STRF6600系列原理和特性简介

  图1给出了STRF6600系列的原理方框图。这是一个有一个引出脚的塑料封装IC,其每脚功能简述见表1。

表1STRF6600系列每脚功能

管脚 符号 说明 功能
1 OCP/FB Overcurrent/Feedbackterminal 输出过流检测信号和稳压控制信号
2 S Sourceterminal MOSFET源极
3 D Drainterminal MOSFET漏极
4 VIN Supplyterminal 控制电路的电源输入端
5 GND Groundterminal

  21起动电路

  当AC电源在t0加入时,由图2可知,在半个周期内,A点对地峰值电压VA≈Vd(整流电压),VA经过R902向C909充电,使IC脚④上电压Vin近似线性上升(见图3)。当Vin上升到阈值电压Vin(ON)=16V

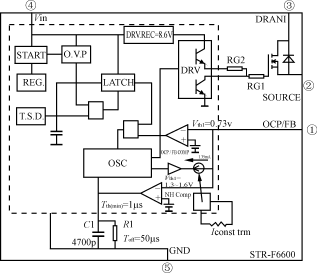

图1STRF6600系列方框图


图2起动电路

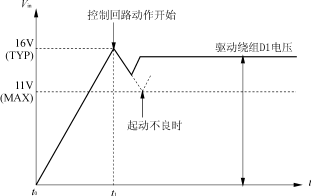

图3起动时Vin端口电压的波形
