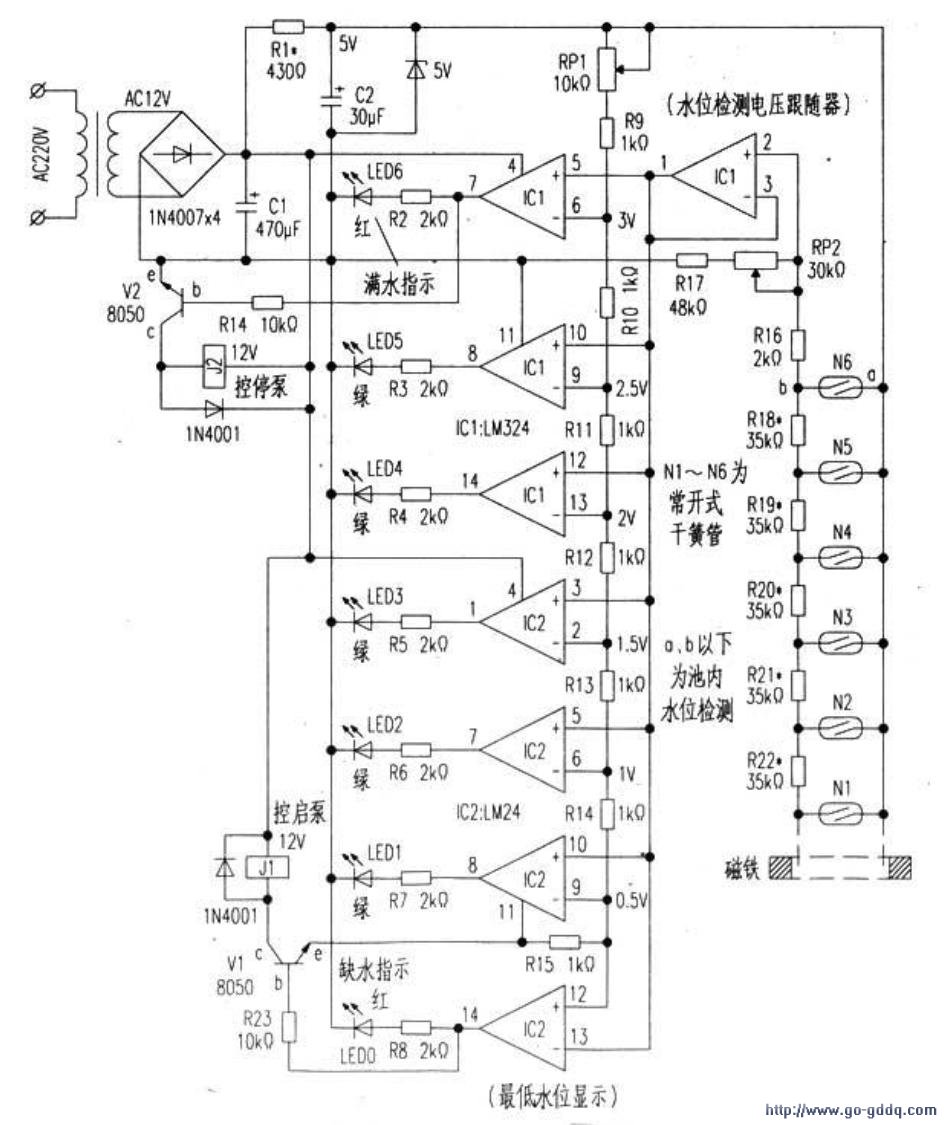

在上图中。电路分为水位检测、多极水位显示及启停泵控制三个部分。满水时LED1～6灯全亮。随着水位下。降自上而下（LED6→LED1）逐一熄灭。当LED6~LED1全灭时，LED0点亮表示缺水（最低水位），同时J1吸合。通过执行电路将泵开启抽水。启泵执行电路可以用图1电路。即以J1的常开触点取代该电路中的干簧管S1，以J2的常开触点取代S2就-行了，也可以用前文介绍的电路的后半部分（见上图）。但用该电路时。本图的J1、J2及V1、V2等外围件全部拆除不用，从IC2⑧脚处引线加10kΩ，限流电阻接于图3的B处，从IC1⑦脚引线加10kΩ电阻接下图A处即成，共用12V电源。

　　下面介绍增加显示点及调试问题：图中数据是按6级显示调试测得的。根据需要可增加四运放LM324得到更多的显示点，如用3块可达10个点。比较器用的电压也要随增：2块用5V、3块用7V……调R1的阻值来取得。调整RP1来调定基准电压。0.5V一个级差。调试时首先让LED1~LED6灯点亮：将磁铁置于N6处。使干簧管N6闭合，调整分压电阻器RP2使跟随器IC1①脚输出高电平、比较器IC1⑦脚也输出高电平。点亮LED6及LED5~LED1六个灯。再将磁铁下移至N5.调整R18使。LED6灯熄灭。亮LED5~LED1五个灯……依次调整。RPl9～22使LED5→LED2逐一熄灭。最后在N1处调R22使只有LED1-灯亮。当磁铁移离N1时LED1熄灭，LED0亮，调整即告完成。此后将磁铁从N1→N6上移，LED0应灭，LED1→LED6应逐个点亮。否则尚需适当调整R18~R22电阻值。
