DFC型系列伺服放大器工作原理
来源:本站整理  作者:佚名  2011-02-22 08:23:03

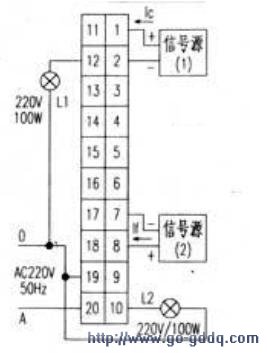

  二、伺服放大器的模拟调校伺服放大器在接入系统使用前,一般应进行模拟调试,调试接线方法见下图所示。其步骤如下:

  1.调零(即调平衡)分别调整IC和If,使两输入信号相等(推荐在输入信号量程的20%一50%点调平衡);用数字万用表监测CT1、CT2测点上的电压(即前置级的输出电压),调整调零电位器W1,使该电压值为数毫伏即可。

  2.调死区保持调零时的If不变,改变Ic,使Ic增加(或减少)0.15-0.2mA。调整调死区电位器W2.至L1或L2刚好亮(若Ic是增加的,则L1亮,若Ic是减少的,则L2亮);改变Ic,L1、L2应交替亮(但不应有同时亮现象)。经以上模拟调试,如无异常情况,可将伺服放大器接入系统使用。

  三、伺服放大器检修一般程序

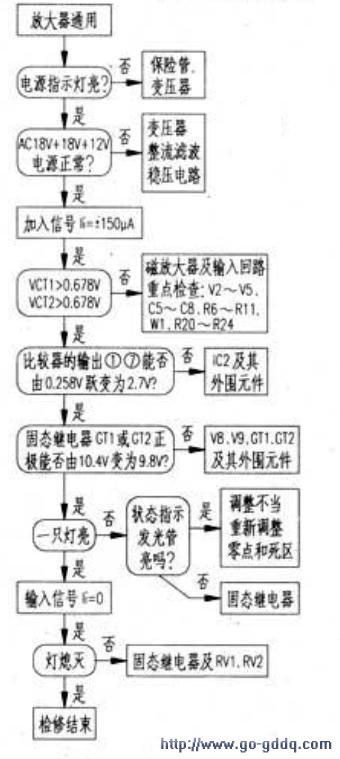

  根据实际检修经验画出伺服放大器的一般检修程序流程图,见下图所示,供参考。
