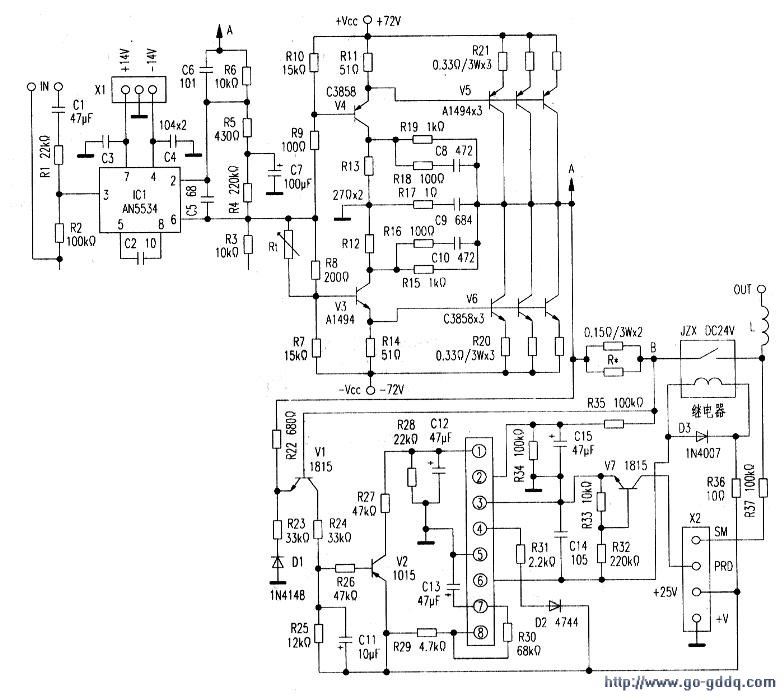

该机电路图是在维修过程中根据实物测绘出的。该机电路主要由一块电源板、一块前置板和两块功放输出板（左右声道各一）组成。维修实践表明，该机常见故障主要出现在功放板，所以这里只给出功放输出电路图，供参考。功放输出电路包括前置放大、功放输出来级和过流过压保护三部分。

　　电路原理
　　
　　1.前置放大。该部分的核心是NE5534（8脚双极型单通道运放），具有高增益带宽（1OMHz），高转换速率（13V／μs），低噪声（噪声电压均方根值为3.5nv，参考频带lkHz）和宽电源适应能力（±3V一±2OV），有“运放之皇”的美称，目前在音响电路中广泛使用。NE5534各引脚功能是：①平衡端②反相输入端③同相输入端④负电源端⑤补偿端⑥输出端⑦正电源端⑧平衡补偿端。NE5534的②脚从功放末级引入负反馈电压，使功放机具有较好的电压稳定性，类似于定压功放。

　　2.功放输出来级。由V3、V4、V5和v6等组成，使用士72V双电源。

　　v3、v4构成互补推挽式放大电路，分别为V5、V6提供推动电压；V5、V6组成推挽输出末级。分别使用一至四对音频功放专用的大功率管2sAl494和2sc3858并联工作，对管并联数量依额定输出功率而不同，额定功率为2OOw时用三对管作输出。24Ow时用四对管作输出。R2O、R2l用于平衡各功率管电流，避免因管子参数的差异而造成某只过流损坏。Rt为负温度系数热敏电阻，用螺钉紧固在功率管散热器上，当功率管温度上升→基极偏流上升→输出端偏压发生漂移→Rl阻值减小→功率管基极偏压下降→输出端偏压回零。输出端与前级NE553④脚之间的R5、R6、c6，与推动管发射极之间的R15、R16、R18、R19、C8、ClO，共同组成电压负反馈网络。同时。R4、R5、R6从输出端引入直流负反馈，可以进一步减小零点漂移。另外，该机的末级功放管有别于传统的发射极输出方式。而改为集电极输出，这种电路具有电压增益高、抗负载反冲电压能力强。以及功率管散热效果更好、可靠性更高等优点。这种功放电路一般都引入较强的电压负反馈。使整机稳定性增强。频响特性更好。目前，集电极输出的推挽式功放。在专业的定压功放机中已经普遍采用。功放输出电路信号流程是：前级信号经插件进入电路中IN端→Cl→Rl→ICl2→ICl6→R8、R9→V3、V4→V5、V6→R*_→继电器内部开关→L→OUT去扬声器。

　　3.保护电路。由R*Vl、V2、Ic2和继电器JzX等元件组成其中IC2为功放电路专用的音箱保护集成电路UPC1237HA.为单列直插结构。各引脚功能为：①过流检测端。②功放输出直流偏移检测端。③扬声器保护电路工作方式选择端，④交流断电检测端，⑤地。⑥继电器驱动端。⑦电源接通延时端。⑧电源端。

　　保护电路工作原理是：在电源正常接通时。在最初的2～3秒内。IC2的⑥脚输出高阻态。继电器断电。其内部开关断开，防止扬声器因功放机初始电压不稳而损坏。初始延时时间的长短取决于R3O×C13的大小。一般电源接通2～3秒后，电源电压都已稳定。1c2⑥脚输出低阻。继电器得电。内部开关接通，扬声器接通。R*是过流检测电阻。工作中当输出电流过大。致使UBA=｜Io×R*｜>O.6V时。vl导通→v2导通→Ic2①脚电压升高大于O.6V→内部保护启动→IC2⑥脚变为高阻态→继电器失电→开关断开→扬声嚣断开进入保护状态功放电路输出端直流偏置电压经R35、R34，C14送人lC2的（2）脚。当偏置电压绝对值大于O.6V时，IC2内部保护也启动，最终同样断开扬声器。，C15是滤波电容，用于滤除输出电压中的直流分量。，c12用于滤除瞬时大脉冲电流引起的触发电压：防止保护电路误动作。
